產品名稱：HTN872A 20V, 20A全集成同步升壓轉換器
型號： HTN872A
產片介紹：HTN872A是一款高功率、全集成升壓轉換器，集成8mΩ功率開關管和10mQ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
產片介紹：HTN872A是一款高功率、全集成升壓轉換器，集成8mΩ功率開關管和10mQ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
┄┄┄詳細介紹┄┄┄
■ 概述
HTN872A是一款高功率、全集成升壓轉換器，集成8mΩ功率開關管和10mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
HTN872A具有2.7V至20V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件具備20A開關電流能力，并且能夠提供20V的輸出電壓。
HTN872A采用自適應恒定關斷時間峰值電流控制拓撲結構來調節輸出電壓。在中等到重負載條件下，HIN872A工作在PWM模式。在輕負載條件下，該器件工作在PFM模式，以提高效率。PWM模式下，HTN872A的開關頻率內部固定在約370kHz。
HTN872A還支持可編程的軟啟動，以及可調節的開關峰值電流限制。
此外，該器件還提供有22V輸出過壓保護、逐周期過流保護和熱關斷保護。
HTN872A具有2.7V至20V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件具備20A開關電流能力，并且能夠提供20V的輸出電壓。
HTN872A采用自適應恒定關斷時間峰值電流控制拓撲結構來調節輸出電壓。在中等到重負載條件下，HIN872A工作在PWM模式。在輕負載條件下，該器件工作在PFM模式，以提高效率。PWM模式下，HTN872A的開關頻率內部固定在約370kHz。
HTN872A還支持可編程的軟啟動，以及可調節的開關峰值電流限制。
此外，該器件還提供有22V輸出過壓保護、逐周期過流保護和熱關斷保護。
■ 特點
?輸入電壓范圍V:2.7V-20V
?輸出電壓范圍VouT:4.5V-20V
?輸出電壓范圍VouT:4.5V-20V
·可編程峰值電流:20A
?高轉換效率:
96%(VN=7.4V, VoUT=15V, IouT =2A)低關斷功耗，關斷電流1uA
?可編程軟啟動
?輸出過壓(22V)、逐周期過流、熱關斷等保護
?高轉換效率:
96%(VN=7.4V, VoUT=15V, IouT =2A)低關斷功耗，關斷電流1uA
?可編程軟啟動
?輸出過壓(22V)、逐周期過流、熱關斷等保護
?QFN3x3-16L，無鉛超薄封裝
■ 應用
?無線音箱 ?便攜式音箱
?快充移動電源 ?電子煙
?USB TYPE-C 電源傳輸 ?拉桿音箱
?平板電腦，筆記本電腦 ?POS機終端
?快充移動電源 ?電子煙
?USB TYPE-C 電源傳輸 ?拉桿音箱
?平板電腦，筆記本電腦 ?POS機終端

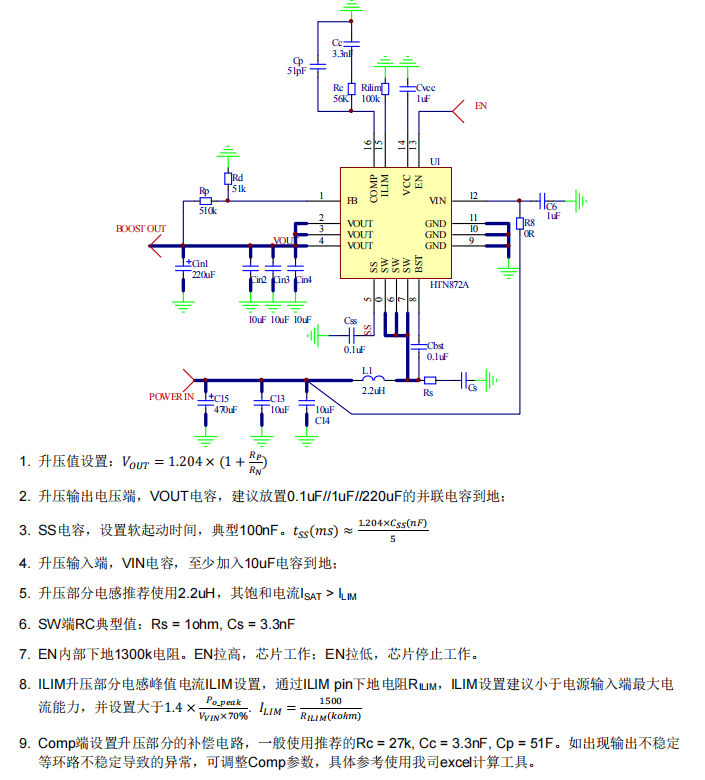

■ 典型應用圖
