追蹤器案例
一、方案基本組成
鋰電池供電、二個按鍵 、二個UART通信 、一路煙霧檢測 、二路LED提示
二、方案產品功能
此款產品是檢測煙霧并報警和通信功能產品方案，主控芯片采用TB32F10TS20系列芯片，SOP封裝型號20引腳。低功耗TB32F10TS20采用高性能的ARM®Cortex®-M0+的32位RISC內核，最高可工作于64MHz，采用高速的嵌入式閃存（SRAM最大8KB，程序/數據閃存最大64KB）。本產品集成I 2C、SPI、UART、LIN多種標準接口。集成12bitA/D轉換器、溫度傳感器。其中12bitA/D轉換器可用于采集外部傳感器信號，降低系統設計成本。芯片內集成的溫度傳感器則可實現對外部環境溫度實時監控。集成8通道16bit定時器模塊，并搭載EPWM控制電路，結合定時器可實現一個直流電機或者兩個步進電機的控制。
通過精心設計的電路，可以實現如下功能：
- 按鍵：
ONOFF按鍵長按開關機。
REC按鍵接聽電話或掛斷電話。
SOS為撥打求助電話。
- GPS
追蹤主體的位置，通過UART讀取數據，并解碼出可用地圖數據。
- GSM
發送GPS地理位置信息，接聽電話或撥打SOS求助電話。
- 電池充放電管理
充放電識別，低壓提醒等功能。

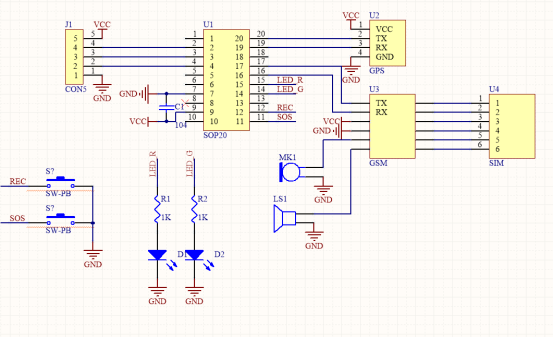

三、產品電路圖
