單聲道電感式升壓功放

產品名稱：HT8513 8515內置自適應同步升壓和防破音功能的6.5WD類及AB類音
型號： HT8513 HT8515
產片介紹：? HT8513，HT8515是一款內置自適應同步升壓的單聲道D類音頻功率放大器，由鯉電池供電時，THD+N

┄┄┄詳細介紹┄┄┄

HT8513視頻介紹

■ 概述

HT8513，HT8515是一款內置自適應同步升壓的單聲道D類音頻功率放大器，由鯉電池供電時，THD+N<1%、20-20kHz全頻段信號條件下，能連續輸出3W功率 ( 4Ω負載)THD+N=10%、1kHz信號下，能連續輸出6.5W功率(2Ω負載): 另外，其還支持AB類模式。

HT8513，HT8515內置的同步升壓，提供6.2V輸出電壓給功放。其小音樂信號時不升壓，僅當功率較大時，才升壓給D類功放，其可大幅提高系統效率，延長電池續航時間。

HT8513，HT8515的最大特點是防削頂失真(ACF) 輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真(破音),也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。

HT8513，HT8515具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。

HT8513，HT8515內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡,極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HT8513，HT8515集成了輸出端過流保護、片內過溫保護等功能。

■ 特點

· 防削頂失真功能(防破音,Anti-Clipping FunctionACF)
· 免濾波器數字調制，直接驅動揚聲器
· 輸出功率
3W (V_BAT=3.3V, RL-4Ω, THD+N<1%, 20-20kHz fullband)

2.0WV (V_BAT=3.3V, RL=8Ω,THD+N<1%,20-20kHzfull band)

6.5W (V_BAT=4.2V, R=2Ω,THD+N= 10%,f=1kHz)

· 效率: 83% (V_BAT = 4.2V,f = 1kHz, Load =4ohm+22uH, Po = 0.6W)
79% (V_BAT = 4.2V, f = 1kHz, Load = ohm+22uH.Po = 4W)
· VBAT供電范圍: 2.7V至5.5V
· 高效自適應同步升壓功能
-延長電池播放時間
-可調節最大限流值，有效防止電池拉死
· AB/D類可切換
· 保護功能:過流/過熱/欠壓異常保護功能
· 無鉛封裝，SSOP10L-PP,QFN3X3-16L

■ 應用

·藍牙/ Wi-Fi音箱 ·便攜式音箱
·智能音箱 ·智能家居

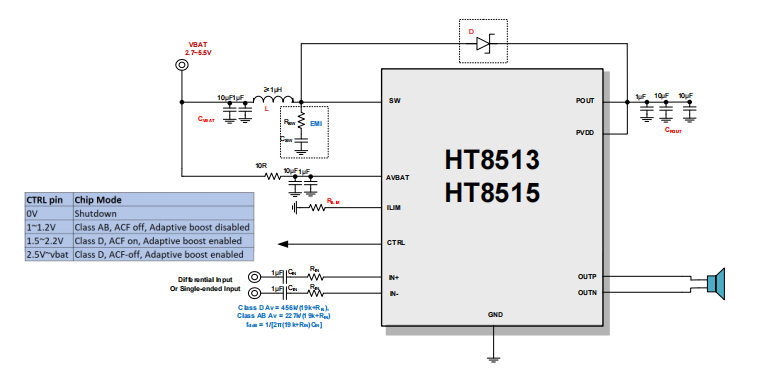

■ 典型應用圖
