單節鋰電池充電IC
┄┄┄詳細介紹┄┄┄
RY4054 是一款完整的單節鋰離子電池恒流/恒壓線性充電器。它的
SOT 封裝和較少的外部元件數量使 RY4054 非常適合便攜式應用。
此外，RY4054 專門設計用于在 USB 電源規范內工作。
由于內部 MOSFET 架構，不需要外部檢測電阻器，也不需要阻塞二極管。
熱反饋調節充電電流以限制大功率工作或高功率工作期間的管芯溫度
環境溫度。充電電壓固定為 4.2V，充電電流可通過外部編程
單個電阻。當充電電流下降到 1/10 時，RY4054 自動終止充電周期
達到最終浮動電壓后的編程值。
當輸入電源（墻上適配器或 USB 電源）被移除時，RY4054 自動進入低電流
狀態，將電池漏電流降至 2µA 以下。 RY4054 可以進入關機模式，減少
電源電流為 25µA。其他功能包括充電電流監控、欠壓鎖定、自動充電
和一個狀態引腳，用于指示充電終止和輸入電壓的存在
特點：
恒流/恒壓操作
具有熱調節以最大化電荷
沒有過熱風險的利率
• 無 MOSFET、感應電阻器或阻塞二極管
必需的
• 采用 SOT 封裝的完整線性充電器，用于
單節鋰離子電池
• 直接從單節鋰離子電池充電
USB端口
• 用于電量監測的充電電流監視器輸出
自動充值
• 充電狀態輸出引腳
• C/10 充電終止
• 高達 500mA 的可編程充電電流
• 預設 4.2V 充電電壓，精度為 ±2%
• 關斷時 25µA 電源電流
• 2.9V 涓流充電閾值
• 軟啟動限制浪涌電流
• 采用 5 引腳 SOT-23 封裝
• 符合 RoHS 且無鉛 (Pb
• 充電狀態輸出引腳
• C/10 充電終止
• 高達 500mA 的可編程充電電流
• 預設 4.2V 充電電壓，精度為 ±2%
• 關斷時 25µA 電源電流
• 2.9V 涓流充電閾值
• 軟啟動限制浪涌電流
• 采用 5 引腳 SOT-23 封裝
• 符合 RoHS 且無鉛 (Pb
應用:
移動電話
• 充電座和底座
• 藍牙應用
• 可穿戴應用
• 充電座和底座
• 藍牙應用
• 可穿戴應用

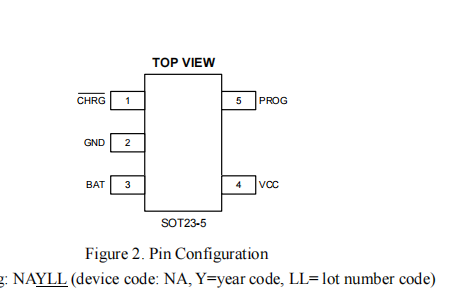

引腳信息：
