單節鋰電池充電IC

產品名稱：XT4095(高耐壓帶溫度檢測功能的微型線性電池管理芯片)
型號： XT4095
產片介紹： XT4095 是一款完整的單節鋰離子電池充電器，帶電池正負極反接保護，采用恒定電流恒定電壓線性控制。采用了內部 PMOSFET 架構，加上防反灌電路，所以不需要外部隔離二極管。

┄┄┄詳細介紹┄┄┄

■ 概述

XT4095 是一款完整的單節鋰離子電池充電器，帶電池正負極反接保護，采用恒定電流/恒定電壓線性控制。采用了內部 PMOSFET 架構，加上防反灌電路，所以不需要外部隔離二極管。

充電電壓固定于 4.2V，精度可達±1%；而充電電流可通過外置電阻進行設置，最大充電可達 0.5A。芯片內部集成過溫保護，可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。芯片帶電池溫度檢測引腳，可以通過檢測外部電池包的 NTC 電阻來控制芯片的充電；當輸入電壓（交流適配器或 USB 電源）被拿掉時，XT4095 自動進入低電流狀態，電池漏電降至 1uA 以下。在有電源時也可置于停機模式，將供電電流降至 65uA。

XT4095 的其他特點包括欠壓閉鎖、過壓保護、2.5V 涓流充電和兩個用于指示充電、結束的 LED 狀態。

■ 特點

● 可編程使充電電流可達 500mA

● 輸入浪涌耐壓 30V

● 不需要 MOSFET，傳感電阻和阻塞二極管

● 小的尺寸實現對鋰離子電池的完全線性充電管理

● 恒電流/恒電壓運行

● 從 USB 接口管理單片鋰離子電池

● 預設充電電壓為 4.2V ?1%

● 充電電流輸出監控

● 充電狀態指示標志

● 充電電流可調

● 停止工作時提供 25µA 電流

● 2.5V 涓流充電閾值電壓

● 軟啟動限制浪涌電流電流

● 電池反接保護

■ 用途

● 手機，PDA，MP3

● 導航儀

● 藍牙應用

■ 封裝

● SOT-23-5L

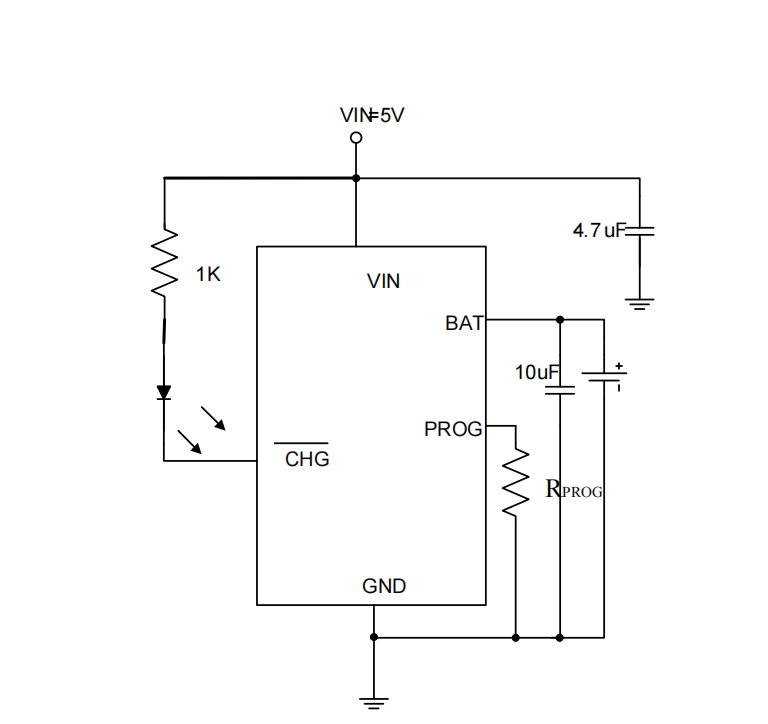

■ 典型應用圖
