產品名稱：PB0063E（移動電源管理方案)
型號： PB0063E
產片介紹：PB0063E是一款集成升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SOC，為移動電源提供完整的電源解決方案

┄┄┄詳細介紹┄┄┄

產品概述

PB0063E是一款集成升壓轉換器、鋰電池充電

管理、電池電量指示的多功能電源管理SOC，為

移動電源提供完整的電源解決方案。

PB0063E 的高集成度與豐富功能，使其在應用

時僅需極少的外圍器件，并有效減小整體方案

的尺寸，降低 BOM 成本。

PB0063E只需一個電感實現降壓與升壓功能。

DC-DC轉換器工作在500KHZ，可以支持低成本

電感和電容。

PB0063E 的同步升壓系統可提供 2.1A 輸出電

流，轉換效率高至 92.5%。空載時，自動進入休

眠狀態，靜態電流小于 30uA。

PB0063E采用開關充電技術，可提供 2.1A電流，

充電效率高至93%。內置 IC溫度和輸入電壓智

能調節充電電流。

PB0063E 支持 1、2、3、4 顆 LED 電量顯示。

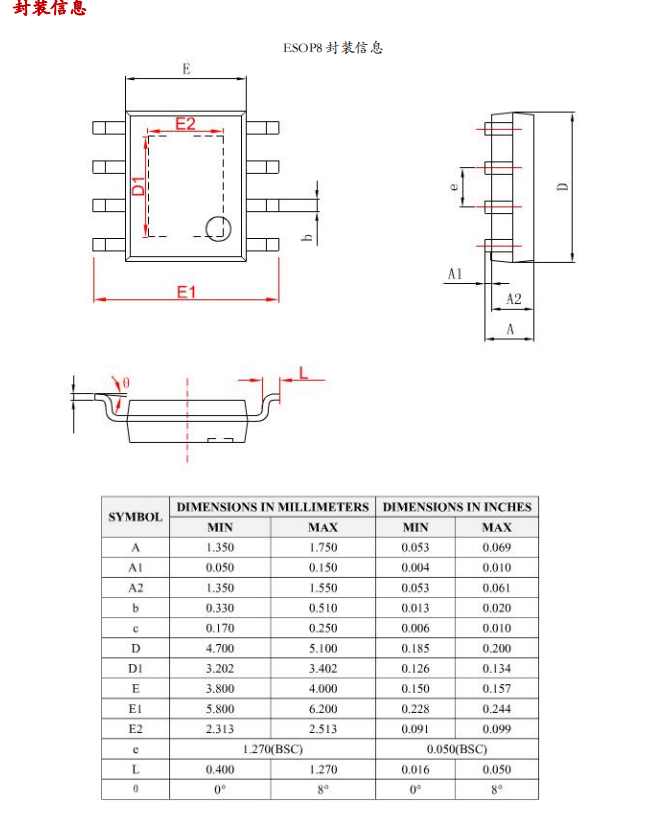

PB0063E 采用 ESOP8L 封裝。

主要特點

同步開關充放電

◆ 2.1A同步升壓轉換,2.1A同步開關充電

◆ 升壓效率最高達92.5%

◆ 充電效率最高達93%

◆ 內置電源路徑管理，支持邊充邊放充電

◆ 自適應充電電流調節，匹配所有適配器

◆ 充電電壓精度：±0.6%

◆ 支持 4.20V/4.35V電池（通過2腳外接電阻選

擇，不接電阻為4.20V電池，接47K對地為

4.35V電池）

電量顯示

◆ 支持4/3/2/1顆 LED電量顯示功能豐富

◆ 按鍵開機

◆ 內置照明燈驅動，不需限流電阻（不要手電

時，開關要直接接5腳）

◆ 自動檢測手機插入和拔出低功耗

◆ 智能識別負載，自動進待機

◆ 待機功耗小于 30µA.

◆ 功率 MOS內置，單電感實現充放電多重保

護、高可靠性

◆ 輸出過流、過壓、短路保護

◆ 輸入過壓、過充、過放、過流放電保護

◆ 整機過溫保護

◆ ESD 4KV

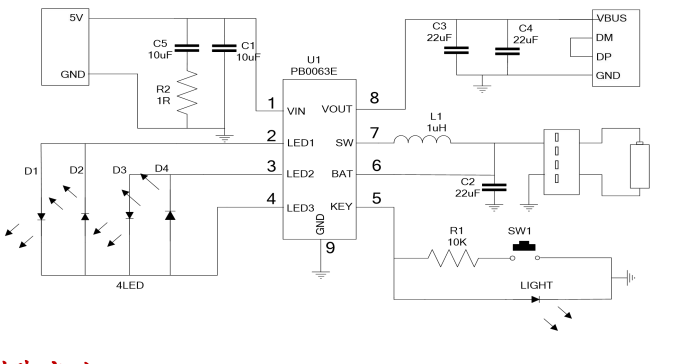

典型應用

◆ 移動電源/充電寶;

◆ 手機、平板電腦等便攜式設備備用電源;

引腳信息：
