產品名稱：TP5100 22A開關降壓 8.4V/4.2V鋰電池充電器芯片
型號： TP5100
產片介紹：TP5100是一款開關降壓型雙節8 4V 單節4 2V鋰電池充電管理芯片。其QFN16超小型封裝與簡單的外圍電路，使得TP5100非常適用于便攜式設備的大電流充電管理應用。同時，TP5100內置輸入過流、欠壓保護、芯片過溫保護、短路保護、電池溫度監控、電池反接保護。

┄┄┄詳細介紹┄┄┄

■ 概述

TP5100是一款開關降壓型雙節8.4V/單節4.2V鋰電池充電管理芯片。其QFN16超小型封裝與簡單的外圍電路，使得TP5100非常適用于便攜式設備的大電流充電管理應用。同時，TP5100內置輸入過流、欠壓保護、芯片過溫保護、短路保護、電池溫度監控、電池反接保護。
TP5100具有5V-18V寬輸入電壓，對電池充電分為涓流預充、恒流、恒壓三個階段，涓流預充電電流、恒流充電電流都通過外部電阻調整，最大充電電流達2A。TP5100采用頻率400kHz 的開關工作模式使它可以使用較小的外圍器件，并在大電流充電中仍保持較小的發熱量。TP5100內置功率PMOSFET、防倒灌電路，所以無需防倒灌肖特基二極管等外圍保護。

■ 特性

• 雙/單節8.4V/4.2V鋰電池充電

• 內置功率MOSFET,開關型工作模式，器件發熱少，外圍簡單

• 可編程充電電流，0.1A--2A

• 可編程預充電電流，10%--100%

• 無需外接防倒灌肖特基二極管

• 寬工作電壓，最大達到18V

• 紅綠LED充電狀態指示

• 芯片溫度保護，過流保護，欠壓保護

• 電池溫度保護、電池反接停機、短路保護

• 開關頻率400KHz，可用電感4.7uH-22uH

• PWR_ON-電源、電池供電切換控制

• 小于1％的充電電壓控制精度

• 涓流、恒流、恒壓三段充電，保護電池

• 采用QFN16 4mm*4mm 超小型封裝

■ 絕對最大額定值

• 靜態輸入電源電壓（VIN）：20V
• BAT：-8.4V～20V
• BAT 短路持續時間：連續
• 最大結溫：120℃
• 工作環境溫度范圍：-40℃～85℃
• 貯存溫度范圍：-65℃～125℃

• 引腳溫度（焊接時間 10 秒）：260℃

■ 應用

• 便攜式設備、各種充電器
• 智能手機、PDA、移動蜂窩電話
• MP4、MP5 播放器、平板電腦
• 航模、電動工具、對講機

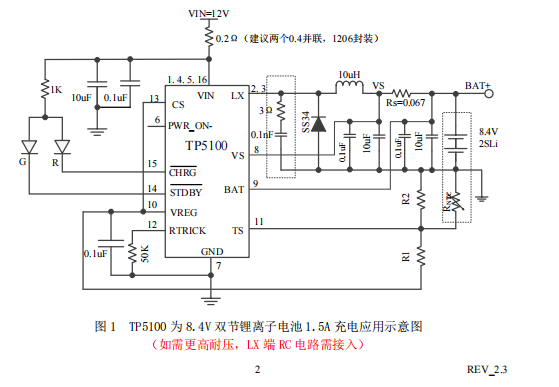

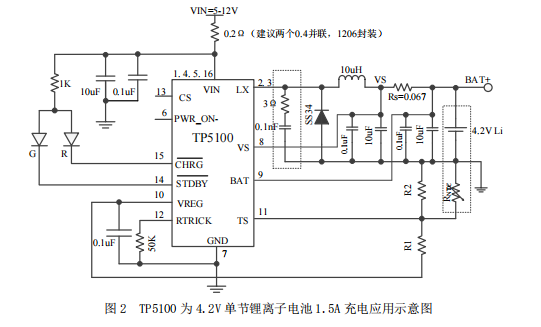

■ 典型應用
