LDO線性穩壓芯片
產品名稱：LN1132（低功耗 300mA 低壓差 CMOS 電壓穩壓器）
型號： LN1132
產片介紹：LN1132 系列是使用 CMOS 技術開發的低壓差，高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內置有低 通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。
產片介紹：LN1132 系列是使用 CMOS 技術開發的低壓差，高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內置有低 通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。
┄┄┄詳細介紹┄┄┄
■ 產品概述
LN1132 系列是使用 CMOS 技術開發的低壓差，高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內置有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。為了使負載電流不超過輸出晶體管的電流容量，內置了過載電流保護電路、短路保護電路。
此外，因采用 SOT-23-3，SOT89-3 等小型封裝，故可高密度安裝。
■ 產品特點
● 可選擇輸出電壓：可以在 1.2～6.0V 的范圍內選擇,并以 0.1 V 為單位進級
● 輸出電壓精度高：精度可達±2.0%
● 輸入輸出壓差低： 典型值 160 mV (輸出為 3.0V 的產 品, IOUT=100mA 時)
● 消耗電流少：典型值 5.0μA
● 輸出電流大：可輸出 300mA（VIN≥VOUT+1V）
● 內置保護：內置過流保護和負載短路保護電路
● 最大工作電壓：7V
● 采用小型封裝：SOT-89-3 ，SOT-23-3 以及客戶要求的封裝
■ 封裝
● SOT-89-3L
● SOT-89-5L
●?SOT-23-3L，SOT-23-3B，SOT23-5
■ 用途
● 移動電話
● 無繩電話
● 相機、攝像機
● 手持游戲機
● 手持式 AV 設備
● 基準電壓源
● 電池供電設備

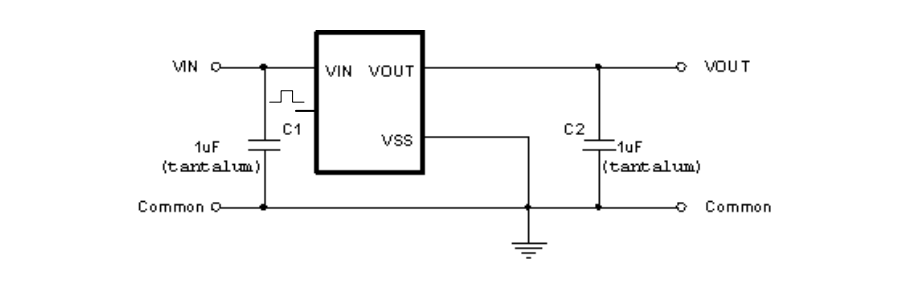

■ 典型應用電路
