TWS耳機充電盒

產品名稱：NS4894（4 LED 藍牙耳機充電倉-線性鋰電池充放電管理ic)
型號： NS4894
產片介紹： NS4894 是一款集成降壓轉換器、鋰電池充電管理和電池狀態顯示的多功能電源管理 IC，能夠?yàn)楸?攜式鋰電池充電提供完整的解決方案。芯片內置多重保護功能，使其在應用時僅需極少的外圍器件，即可有效的減小 PCB 尺寸，降低方案的成本。

┄┄┄詳細介紹┄┄┄

1 說明

NS4894 是一款集成降壓轉換器、鋰電池充電管理和電池狀態顯示的多功能電源管理 IC，能夠?yàn)楸?攜式鋰電池充電提供完整的解決方案。芯片內置多重保護功能，使其在應用時僅需極少的外圍器件，即可有效的減小 PCB 尺寸，降低方案的成本。

NS4894 充電模式支持(0V)涓流/恒流/恒壓三段式充電模式。放電模式采用 1MHz 的 PWM 工作方式，更高效為輸出提供升壓。

另外，芯片具有 4 LED 顯示和 KEY 按鍵功能，且包含多重保護功能，最大程度上提高芯片的可靠性和方案的安全性。

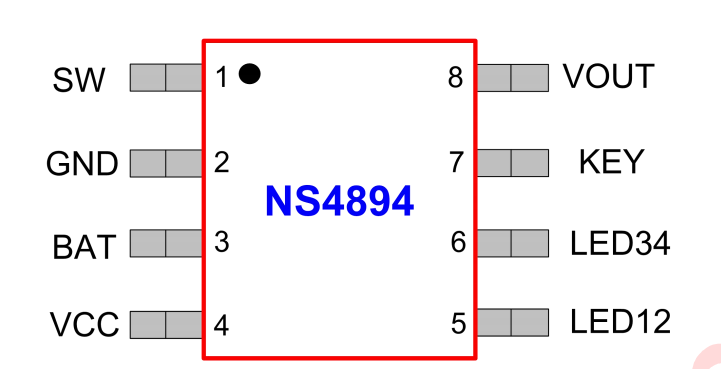

NS4894 采用 SOP8 的標準封裝。

2 特性

充電部分

● (0V)涓流/恒流/恒壓三段式充電

● 內部設定 300mA 充電電流

● 線性工作模式充電

● 內置自動復充功能

● 內部預設 4.2V 充電浮充電壓

● 內置過溫保護

放電部分

● 同步升壓輸出 5.1V

● 放電開關頻率 1MHz

● 放電效率最高達 93%

● 同步升壓最大輸出電流 500mA

● 待機電流＜2uA@4.2V

● 待機電壓為 BAT 電池電壓

● 放電截止電流≤5mA

● 內置自動負載檢測升壓功能

● 內置電池欠壓鎖存和過溫保護

4 LED 顯示和 KEY 按鍵功能

● 支持 4LED 指示燈表明充電和放電狀態

● 支持 KEY 鍵開啟/關閉升壓功能

3 應用范圍

● 移動電源

● 藍牙耳機充電倉

● 便攜式鋰電池充電設備等

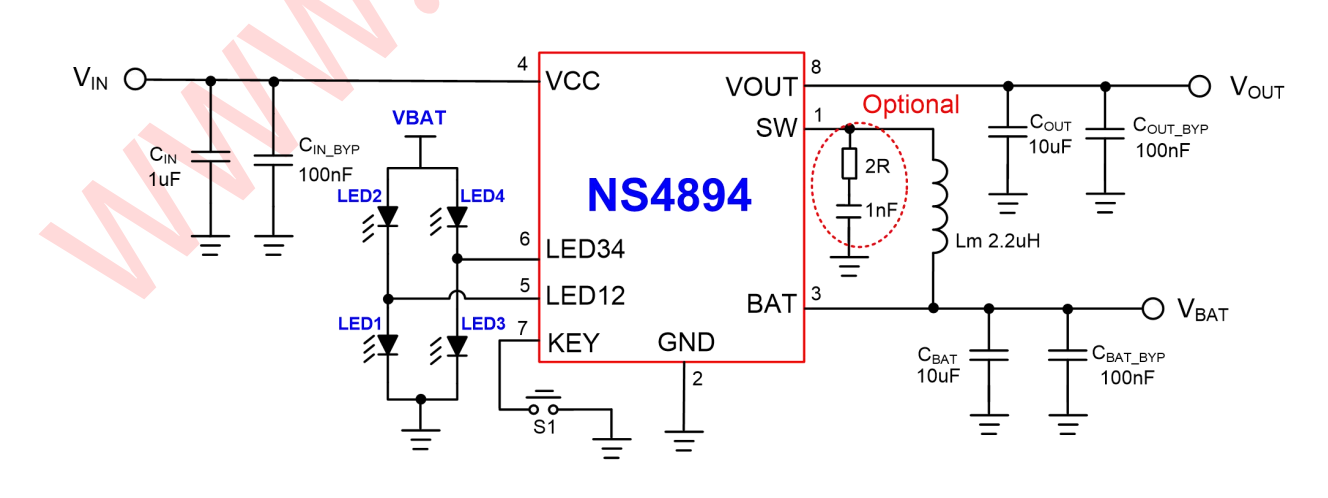

4 典型應用電路
