1. 產品概述 2
2. 主要特性 2
3. 系統框圖 3
4. 管腳配置 4
5. 中央處理器 5
5.1 指令集 5
5.2 程序存儲器ROM 6
5.3 數據存儲器RAM 7
5.4 CPU核相關寄存器 8
5.5 SFR 10
5.6 配置選項 11
6. 功能模塊 12
6.1 時鐘描述 12
6.2 工作模式 12
6.3 GPIO 12
6.4 定時器 13
6.4.1 Timer0/WDT 13
6.4.2 Timer1 15
6.5  觸控 18
6.6  中斷 21
6.7  復位 22
6.8  低壓檢測 24
7. 電氣特性 25
7.1 電氣特性極限參數 25
7.2 直流特性 25
8. SOP8封裝 26
歷史記錄

n CPU

- RISC 內核，支持 57 條指令，除分支指令為兩周期指令以外其余為單周期指令
- 支持 3 級硬件堆棧
- 指令周期可配置為 2T，4T，8T，16T
- 復位向量位于 000h
- 支持 2 種中斷源，不支持中斷優先級，
中斷向量入口地址為 008h
- 支持直接與間接數據尋址方式
- 程序存儲器 MTP：1K*16bit，可重復燒
寫 100 次
- 數據存儲器 SRAM：64*8bit

n I/O 口

- 5 個雙向 I/O 端口，帶 SMIT 輸入?？膳?br /> 置為漏極開路、內置上拉電阻
- PB0、PB1、PB3、PB4 可配置為觸摸通道；PB2 可配置最多輸出 5 檔電壓
- 1 個采樣電容模擬端口 CMOD

n 電容式觸摸感應

- 觸控模塊內部集成 2.3V 的 LDO，并采用
電荷分享方式實現觸摸檢測，具有很高的可靠性和抗干擾能力

n Timer/PWM

- Timer0:8 位定時器
- Timer1:自動裝載 8 位定時器/3 路獨立
PWM

n CPU 保護系統

- 三種系統復位方式：
· 上電復位(POR)
· 低壓復位(LVR)
· 看門狗溢出復位
- 內嵌 LVR 功能，其低電壓復位閾值可選為：2.0V、2.2V
- 內嵌 LVD 功能，其低電壓檢測閾值可選為：2.3V、2.5V、2.7V、2.9V
- 內嵌 WDT 功能，其支持預分頻功能，可配置定時溢出為復位或喚醒功能
- 可靠的保密電路保護程序代碼不被讀出

n 時鐘系統

- 片上 4MHz RC 高速振蕩器
精度：±0.5%(2.7V~5.5V)
- 片上 16KHz RC 低速振蕩器精度：±15%(2.2V~5.5V)

n 電壓工作范圍

- 2.2V~5.5V

n 工作溫度范圍

- -40℃ ~ +85℃
n 抗靜電能力
- HBM ESD：優于 5000V

n 封裝

- SOP8

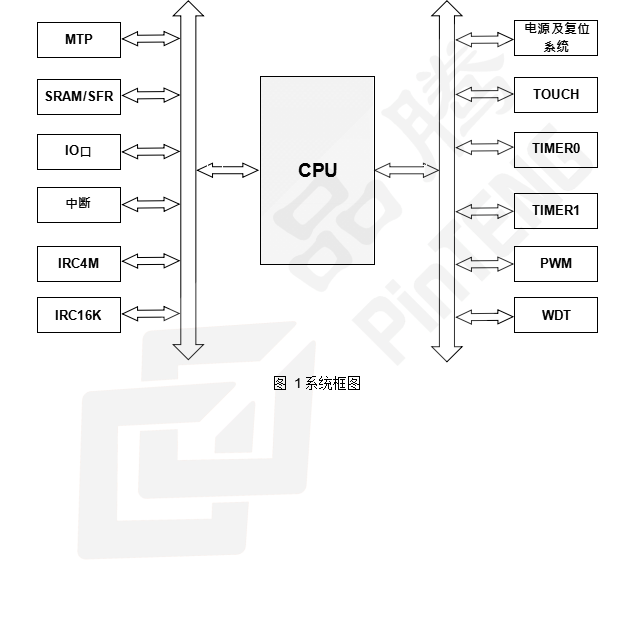

1. 系統框圖

PT8M2101A 為一款觸控 MCU 芯片。它基于 RISC 的架構并且所有的指令的執行周期都是一個指令周期，只有少部分指令需要兩個指令周期。
PT8M2101A 內置 1K*16bit MTP，可重復編程；內置 64 Bytes SRAM；同時，內部集成了電容式觸摸感應模塊、TIMER、PWM、LVR、LVD、WDT 等外設。
