┄┄┄詳細介紹┄┄┄

目 錄
1. 產品概述 2
2. 主要特性 2
3. 系統框圖 4
4. 管腳配置 5
5. 中央處理器 8
5.1 指令集 8
5.2 程序存儲器ROM 10
5.3 數據存儲器RAM 11
5.4 CPU核相關寄存器 12
5.5 SFR 13
5.6 配置選項 15
6. 功能模塊 17
6.1 時鐘描述 17
6.2 工作模式 18
6.3  中斷 19
6.4 GPIO 22
6.5 Timer 26
6.5.1 Time Base Counter 26
6.5.2 Timer0 27
6.5.3 Timer1 28
6.6 Touch 32
6.7 ADC 35
6.8 WDT 38
6.9 Reset 39
6.10 LVD 41
6.11 MOVC指令 42
7. 電氣特性 43
7.1 電氣特性極限參數 43
7.2 直流特性 43
7.3 振蕩器特性 44
7.4 ADC特性 44
8. SOP16封裝 45
9. SOP8封裝 46
10. QFN16封裝 47
11. 歷史記錄 48

1. 產品概述

PT8M2301A 是一款可多次編程（MTP）A/D 型 8 位MCU，其包括 2K*16bit MTP ROM、256*8bit SRAM、
Timer、PWM、Build-in Touch 等功能，具有高性能精簡指令集、低工作電壓、低功耗特性且完全集成觸控按鍵功能。為各種觸控按鍵的應用，提供了一種簡單而又有效的實現方法。廣泛應用于觸摸臺燈、小家電、消費類電子產品等電子應用領域。


2. 主要特性

n CPU

- RISC 內核，支持 59 條指令
- 支持 8 級硬件堆棧
- 指令周期可配置為 2T，4T，8T，16T
- 復位向量位于 000H
- 支持 7 種中斷源，不支持中斷優先級，中斷向量入口地址為 008H
- 支持直接與間接數據尋址方式
- 程序存儲器 MTP ROM：2K*16bit，可重復燒寫 100 次
- 數據存儲器 SRAM：256*8bit

n I/O 口

- 13 個雙向 I/O 端口，帶 SMIT 輸入，可配置為漏極開路、內置上拉電阻及下拉電阻。
- P1.0~P1.7、P0.1~P0.4 可配置為觸摸通道
- 1 個采樣電容模擬端口 CMOD

n 電容式觸摸感應模塊

- 觸控模塊內部集成 2.3V 的 LDO，并采用電荷分享方式實現觸摸檢測，具有很高的可靠性和抗
干擾能力
- 可設置 12 路觸摸輸入，并可設置為滑動條或滾輪觸摸按鍵輸入模式

n ADC

- 10 位 ADC
- 4 個外部輸入通道（ADC0 ~ ADC3），1 個內部特殊通道（內部 VDD/4）
- AD 參考電壓：VDD、外部參考電壓 VREF、內部基準電壓（1.2V、2V、3V、4V）

n 定時器

- Time Base Counter
Ÿ 可配置為內部 32KHz RC 振蕩器或外部 32.768KHz 晶振時鐘源
Ÿ 支持預分頻功能，可產生 8 種精準定時時間（1s、0.5s、0.25s…）
- Timer0
Ÿ 可配置兩種時鐘源，支持預分頻功能
Ÿ 自動裝載 8 位定時器
- Timer1
Ÿ 自動裝載 8 位定時器，支持預分頻功能
Ÿ 3 路獨立的 PWM，可配置 2 路 PWM 為大電流輸出

n
CPU 保護系統及工作模式- 四種系統復位方式：

· 上電復位(POR)
· 低壓復位(LVR)
· 看門狗溢出復位
· 外部復位
- 支持三種工作模式
· Normal 模式：正常工作模式
· STOP 模式：低功耗模式，CPU 停止工作，外設停止工作
· IDLE 模式：僅 CPU 停止工作，其它外設可以工作
- 內嵌 LVR 功能，復位閾值可選為：關閉、2.0V、2.2V、2.4V、2.7V
- 內嵌 LVD 功能，檢測選擇：2.3V、2.5V、2.9V、4.3V
- 內嵌 WDT 功能，其支持預分頻功能
n 時鐘系統
內部 RC 振蕩器
頻率：8MHz 精度：±2%
Ÿ 內部 RC 振蕩器
Ÿ 頻率：32KHz
外部晶振(可二選一) 精度：±15%
Ÿ 頻率：32.768KHz
Ÿ 頻率：400KHz~8MHz
n 工作溫度范圍
- -40℃ ~ +85℃
n 電壓工作范圍
- 2.7V~5.5V(ADC 使能)
- 2.4V~5.5V(LDO ON)
- 2.2V~5.5V(LDO OF
- HBM ESD：優于 5000V
- EFT：優于 4000V @8MHz/2

n 封裝形式

- SOP16、SOP8、QFN16

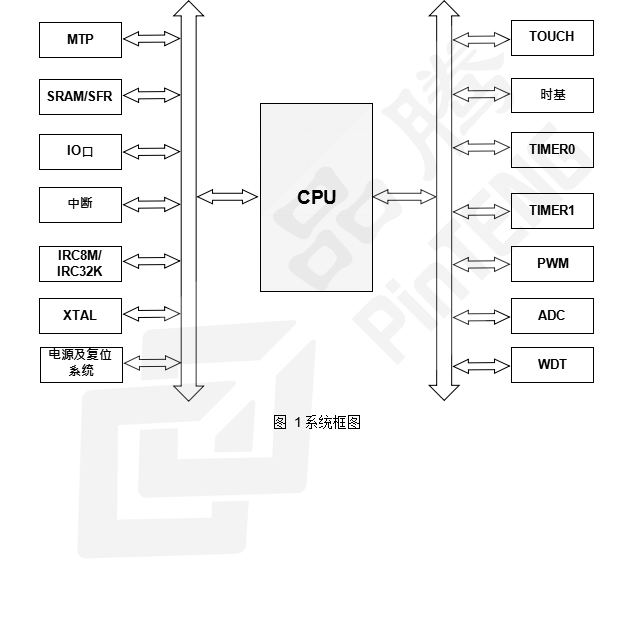

1. 系統框圖

PT8M2301A 為一款觸控及 ADC 型 MCU 芯片。它基于 RISC 的架構并且所有的指令的執行周期都是一個指令周期，只有少部分指令需要兩個指令周期。
PT8M2301A 內置 2K*16bit MTP，可重復編程； 內置 256 Bytes SRAM；同時，內部集成了電容式觸摸感應模塊、ADC、TIMER、PWM、LVR、LVD、WDT 等外設。
