產品名稱：PT2020 20 觸控 I2C 輸出 IC
型號： PT2020
產片介紹：PT2020 是一款電容式觸摸控制 ASIC，支持 20 通道觸摸輸入，I2C 鍵值輸出?？赏ㄟ^ I2C 調 節靈敏度以及功能設置。算法帶有走線自補償功能，具有高抗干擾、寬工作電壓范圍的突出優勢。 適用于小家電，智能門鎖等消費類電子產品。
產片介紹：PT2020 是一款電容式觸摸控制 ASIC，支持 20 通道觸摸輸入，I2C 鍵值輸出?？赏ㄟ^ I2C 調 節靈敏度以及功能設置。算法帶有走線自補償功能，具有高抗干擾、寬工作電壓范圍的突出優勢。 適用于小家電，智能門鎖等消費類電子產品。
┄┄┄詳細介紹┄┄┄
1. 產品概述
PT2020 是一款電容式觸摸控制 ASIC，支持 20 通道觸摸輸入，I2C 鍵值輸出?？赏ㄟ^ I2C 調節靈敏度以及功能設置。算法帶有走線自補償功能，具有高抗干擾、寬工作電壓范圍的突出優勢。 適用于小家電，智能門鎖等消費類電子產品。
2. 主要特性
? 工作電壓范圍：2.4~5.5V
? 工作電流：7uA（低功耗模式）@VDD=3V&CMOD=20nF
? 20 通道觸摸輸入 I2C 鍵值輸出
? 帶自適應模式可自補償修正觸摸通道差異或走線長短不一致情況
? CMOD 腳外接電容可整體調節靈敏度，電容越大靈敏度越高
? 觸摸相關參數均可通過 I2C 接口獨立調節
? 具有防水功能，當水漫或成片水珠覆蓋在觸摸面板時，按鍵仍可有效判別
? 內置穩壓源、上電復位和低壓復位等硬件模塊
? 內置實時環境自適應、高效數字濾波等軟件算法
? 封裝形式：SSOP28、QFN24

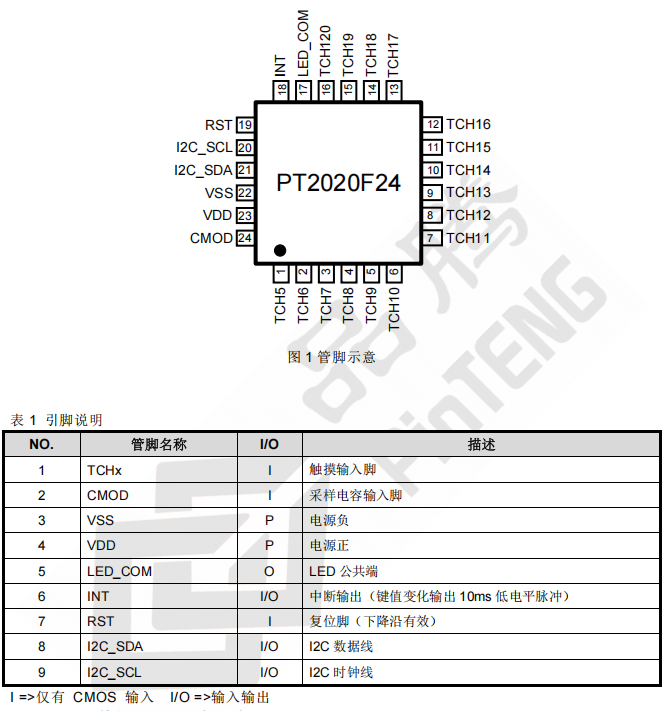

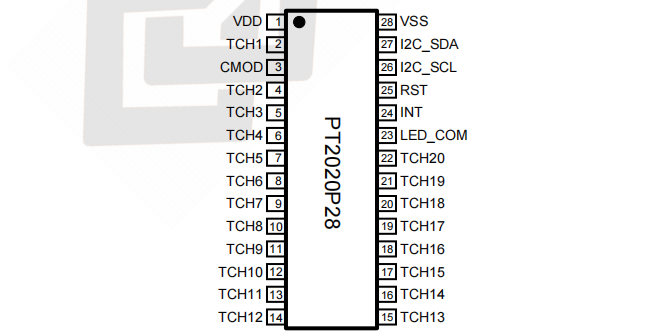

3. 封裝及引腳說明
4. 功能介紹
? 默認功能如下：
通道使能： 20 路
閾值設置模式： 自適應
低功耗使能： 使能
超長按鍵復位： 按鍵有效超過 16S，所有使能的觸摸通道復位
休眠等待時間： 無觸摸休眠等待時間 4S
鍵值讀取地址為: 0x24（TCH20~TCH17） 0x23（TCH16~TCH9） 0x22（TCH8~TCH1）
? 支持觸摸相關參數，I2C 接口可設
? I2C 接口最大支持速率為 100K/S
? 支持觸摸引腳復用 LED 驅動功能。但應用上因 LED 燈寄生電容的存在，會對觸摸靈敏度造成衰
減。參考配置如下：
? 引腳功能描述
? LED_COM：LED 燈驅動公共端

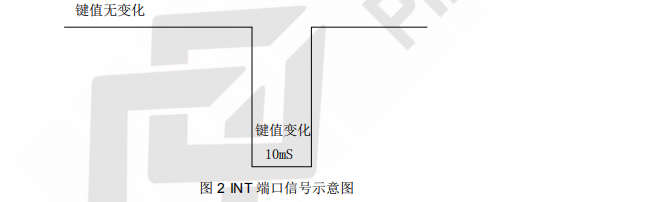

? INT：
? 無觸摸上拉高電平，鍵值變化輸出 10mS 低電平脈沖
? RST：軟件復位腳，下降沿有效
5. 寄存器描述

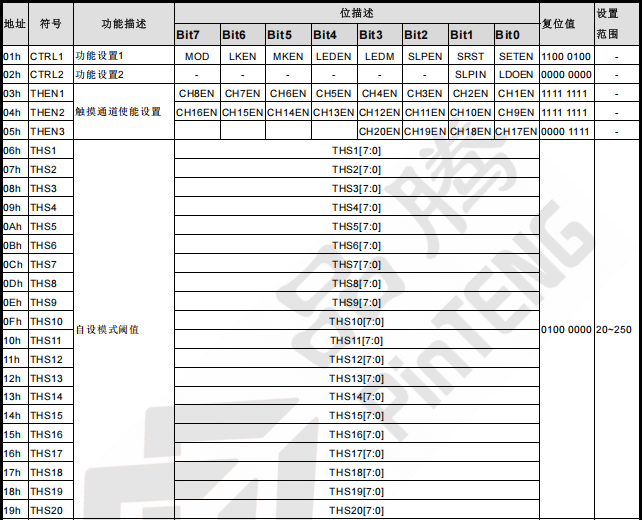

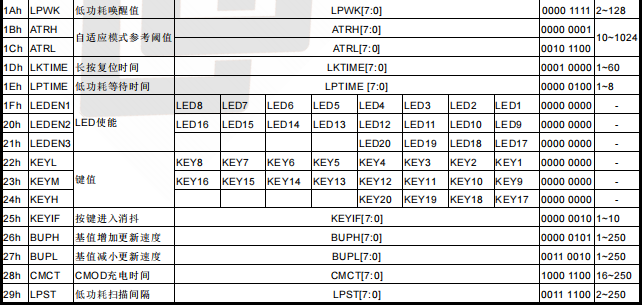

表 2 寄存器總表
? 功能設置寄存器 1（CTRL1, 01h）
Bit[7] MOD：閾值設置模式選擇
1：自適應閾值模式（推薦：觸摸盤大小一致，介質厚度一致）
0：自設閾值模式
Bit[6] LKEN：超長按鍵復位使能
1：使能
0：關閉
Bit[5] MKEN：多鍵抑制使能
1：使能
0：關閉
Bit[4] LEDEN：觸摸引腳復用 LED 使能
1：使能
0：關閉
Bit[3] LEDM：LED 顯示模式使能
1：保持模式（觸摸有效 LED 燈狀態切換）
0：跟隨模式（觸摸有效燈亮，無效燈滅）
Bit[2] SLPEN：低功耗使能
1：使能
0：關閉
Bit[1] SRST：復位所有觸摸通道
1：使能
0：關閉
Bit[0] SETEN：配置生效
1：使能
0：關閉
? 功能設置寄存器 2（CTRL2, 02h）
Bit[1] SLPIN：立即進入低功耗狀態
1：使能
0：關閉
Bit[0] LDOEN：低功耗狀態 LDO 使能配置
1：使能
0：關閉
? 觸摸通道使能寄存器 1（THEN1, 03h）
Bit[7:0] THEN1[7:0]：觸摸通道使能控制位
1：使能
0：關閉
? 觸摸通道使能寄存器 2（THEN2, 04h）
Bit[7:0] THEN2[7:0]：觸摸通道使能控制位
1：使能
0：關閉
? 觸摸通道使能寄存器 3（THEN3, 05h）
Bit[3:0] THEN3[3:0]：觸摸通道使能控制位
1：使能
0：關閉
? 觸摸通道閾值（THSx, 06h~19h）
Bit[7:0] THSx[7:0]：觸摸通道自設閾值 （設置范圍：0x14~0xFA 值越小靈敏度越高）
? 低功耗喚醒閾值（LPWK, 1Ah）
Bit[7:0] LPWK[7:0]：低功耗喚醒閾值 （設置范圍：0x02~0x80 值越小越容易喚醒）
? 參考閾值（ATRH, 1Bh）
Bit[7:0] ATRH[7:0]：參考閥值高 8 位
? 參考閾值（ATRL, 1Ch）
Bit[7:0] ATRL[7:0]：參考閥值低 8 位 ([ATRH: ATRL]值越小靈敏度越高)
? 長按鍵復位時間（LKTIME, 1Dh）
Bit[7:0] LKTIME[7:0]：長按鍵復位時間（單位：秒）
? 進入低功耗等待時間（LPTIME, 1Eh）
Bit[7:0] LPTIME[7:0]：無按鍵或無 I2C 通訊進入低功耗等待時間（單位：秒）
? LED 寄存器 1（LEDEN1, 1Fh）
Bit[7:0] LEDEN1[7:0]：觸摸引腳復用 LED 驅動使能控制位
1：使能
0：關閉
? LED 寄存器 2（LEDEN2, 20h）
Bit[7:0] LEDEN2[7:0]：觸摸引腳復用 LED 驅動使能控制位
1：使能
0：關閉
? LED 寄存器 3（LEDEN3, 21h）
Bit[3:0] LEDEN3[3:0]：觸摸引腳復用 LED 驅動使能控制位
1：使能
0：關閉
? 觸摸通道鍵值（KEYL, 22h）
Bit[7:0] KEYL[7:0]：觸摸通道鍵值
? 觸摸通道鍵值（KEYM, 23h）
Bit[7:0] KEYM[7:0]：觸摸通道鍵值
? 觸摸通道鍵值（KEYH, 24h）
Bit[3:0] KEYH[3:0]：觸摸通道鍵值
