產品名稱：PT2042D 單觸控單輸出 IC
型號： PT2042D
產片介紹：PT2042D 是一款單通道觸摸檢測芯片。該芯片內建穩壓電路，提供穩定電壓給觸摸感應電路使用，同時內部集成高效完善的觸摸檢測算法，使得芯片具有穩定的觸摸檢測效果。該芯片專為取代傳統按鍵而設計，具有寬工作電壓與低功耗的特性，可廣泛地滿足不同消費類應用的需求。

┄┄┄詳細介紹┄┄┄

1. 產品概述

PT2042D 是一款單通道觸摸檢測芯片。該芯片內建穩壓電路，提供穩定電壓給觸摸感應電路使用，同時內部集成高效完善的觸摸檢測算法，使得芯片具有穩定的觸摸檢測效果。該芯片專為取代傳統按鍵而設計，具有寬工作電壓與低功耗的特性，可廣泛地滿足不同消費類應用的需求。

2. 主要特性

● 工作電壓范圍：2.4~5.5V

● 工作溫度范圍：-40~85℃

● 抗干擾性能優良：內置穩壓電路、上電復位、低壓復位功能及環境自適應算法等多種措施

● 待機工作電流：典型值 2uA@VDD=3V/無負載

● 按鍵最長響應時間：低功耗模式下約 160ms@VDD=3V

● 可接外部電容（1~50pF）調整觸摸靈敏度

● 輸出模式選擇（TOG）：同步輸出或鎖存輸出

● NMOS 輸出（QD）低電平輸出有效

● 按鍵最長輸出時間：16 秒（±30%）

● 上電約 0.4 秒的初始化時間，此期間內不要觸摸檢測點，且此時所有功能被禁止

● 封裝形式：SOT23-6

● 不可應用于阻容降壓、電源紋波過大的應用場景。僅適用于電池供電且電源紋波較小的應用

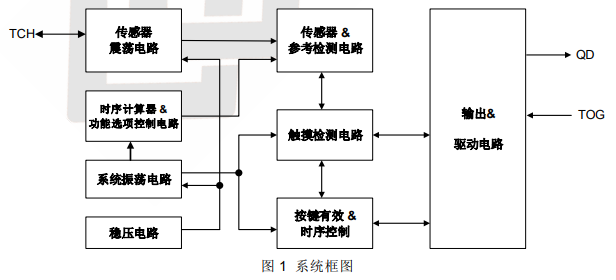

3. 系統框圖

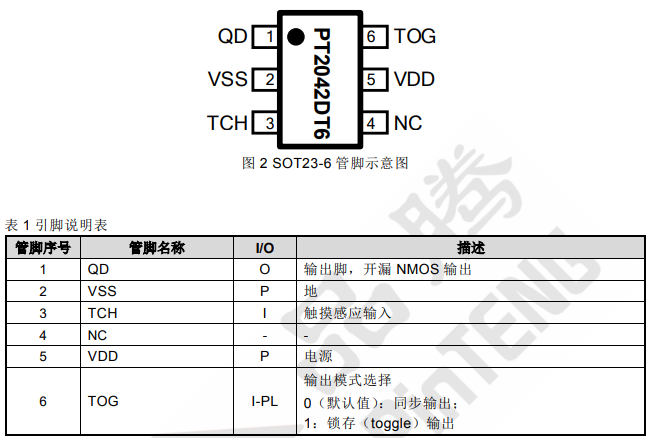

4. 封裝及引腳說明

引腳類型：

I： CMOS 輸入

O： NMOS 輸出

I/O： CMOS 輸入/輸出

P：電源/接地

I-PH： CMOS 輸入內置上拉電阻

I-PL： CMOS 輸入內置下拉電阻

5. 功能描述

5.1 輸出模式和選項腳位

● TOG 選項腳位為鎖存類型：上電默認狀態為 0，若上電前管腳被接至 VDD，則上電后

狀態變?yōu)?/strong>1，且不會有電流漏電。

● TOG 腳位：選擇同步輸出或鎖存輸出。

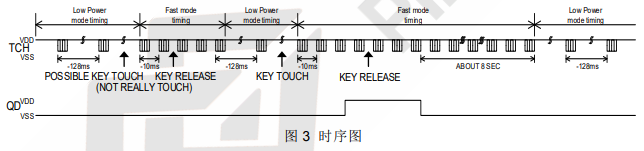

QD 腳（開漏 NMOS 輸出）選項特性：

5.2 按鍵最長輸出時間

● 若有物體覆蓋觸摸盤或環境突然變化，可能導致觸摸檢測持續有效。IC 內部觸控算法

檢測到輸出有效持續時間達到設定值 16S（±30%）時，系統會回到上電初始狀態，且

輸出變?yōu)闊o效。

5.3 低功耗模式

● 上電 1S 進入低功耗模式（便于生產測試）

● 按鍵喚醒后 8S 無觸摸進入低功耗模式

5.4 靈敏度調整

IC 觸摸管腳上的等效電容大小會影響靈敏度，靈敏度調整必須符合 PCB 的實際應用，下面是一些調整靈敏度的方法：

1) 調整觸摸盤大小：

在其它條件不變的情況下，使用較大的觸摸盤尺寸可增加靈敏度，反之則會降低靈敏

度；但觸摸盤尺寸必須在有效范圍內。

2) 調整介質面板厚度：在其它條件不變的情況下，使用較薄的介質可增加靈敏度，反之則

會降低靈敏度。

3) 調整 Cs 電容值在其它條件不變的情況下，觸摸盤上未接對地 Cs 電容時，靈敏度最

高，反之 Cs 電容越大靈敏度變低，Cs 電容可用范圍：（1≦Cs≦50pF）。

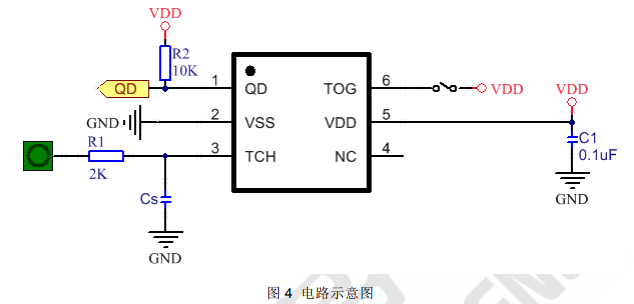

6. 應用電路

注：

1) 在 PCB 上從觸摸盤到 TCH 腳的走線越短越好，且觸摸走線與其它走線不得平行或交叉。

2) 電源供電必須穩定，若電源電壓發生快速漂移或跳變，可能造成靈敏度異常或誤檢測。

3) 覆蓋在 PCB 上的介質，不得含有金屬或?qū)щ娊M件成份﹐表面涂料亦同樣要求。

4) 必須在 VDD 和 GND 間使用 C1 電容（104 或更大容量）；且應采取與 IC 的 VDD 和 GND 管腳最短距離布線。

5) 可利用 Cs 電容調整靈敏度，Cs 電容值越小靈敏度越高，靈敏度調整必須根據實際應用的 PCB來做調整，Cs 電容值的范圍為 1~50pF。

6) 調整靈敏度的電容（Cs）必須選用較小的溫度系數及較穩定的電容器，如 X7R、NPO。針對觸摸應用，建議選擇 NPO 電容器，以降低因溫度變化而影響靈敏度。

7. 電氣特性

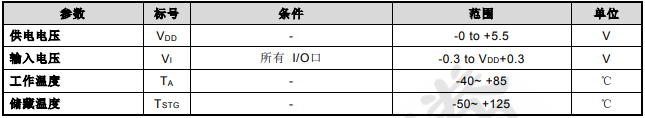

7.1 電氣特性極限參數

表 2 極限參數

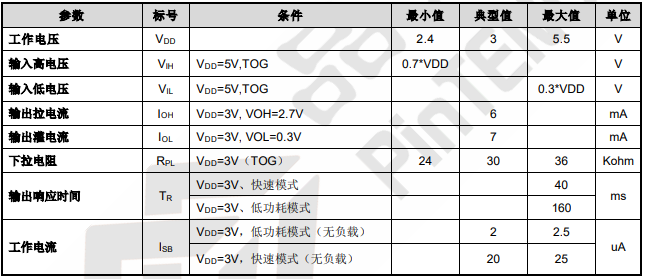

7.2 直流特性

表 3 如無特殊說明 VDD=2.4V~5.5V，Temp=25ºC
