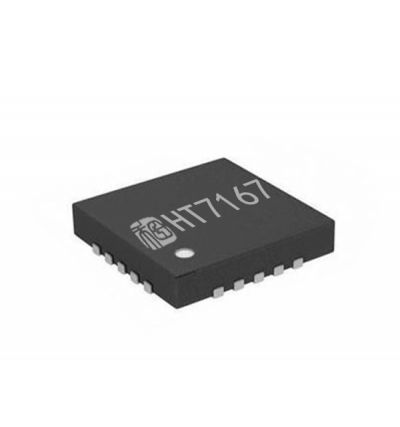

產品名稱：HT7167 帶輸出關斷的13V,12A全集成同步升壓轉換器
型號： HT7167
產片介紹：??HT7167是一款高功率、全集成升壓轉換器，帶有負載關斷功能的柵極驅動，集成16mΩ功率開關管和23mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。

┄┄┄詳細介紹┄┄┄

■ 概述
HT7167是一款高功率、全集成升壓轉換器，帶有負載關斷功能的柵極驅動，集成16mΩ功率開關管和23mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
HT7167具有2.7V至13V寬輸入電壓范圍，可為采用單節或兩節鯉電池的應用提供支持。該器件具備12A開關電流能力，并且能夠提供13V的輸出電壓。
HT7167采用自適應恒定關斷時間峰值電流控制拓撲結構來調節輸出電壓。在中等到重負載條件下，HT7167工作在PWM 模式。在輕負載條件下，該器件可通過MODE引腳選擇下列兩種工作模式之一。一種是可提高效率的PFMI模式:另一種是可避免因開關頻率較低而引發應用問題的強制PWM模式。PWM模式下，HT7167的開關頻率可通過外部電阻調節，支持200kHz至1.4MHz的范圍。
HT7167還支持可編程的軟啟動，以及可調節的開關峰值電流限制。另外，HT7167集成了輸出關斷功能的柵極驅動，在SD狀態，可完全斷開輸入電源。
此外，該器件還提供有14V輸出過壓保護、逐周期過流保護和熱關斷保護。
■ 特點

· 輸入電壓范圍VIN: 2.7V-13V
· 輸出電壓范圍Vout: 4.5V-13V可編程峰值電流: 12A
· 高轉換效率:
93%(V_IN = 7.4V,V_ouT=12V,I_ouT=3A)

92%(V_IN = 3.6V,V_ouT-9V,I_ouT=1A)

· 輕載條件下兩種調制方式: 脈頻調制 (PFM) 和強制脈寬調試(PWM)

· 集成輸出關斷的柵極驅動低關斷功耗，關斷電流luA
· 可調節的開關頻率:200k-1.4M

· 可編程軟啟動
· 輸出過壓(14V)、逐周期過流、熱關斷等保護

· DFN20L，4.5mm*3.5mm 無鉛超薄封裝

■ 應用

· 無線音箱 · 便攜式音箱
· 快充移動電源 · 電子煙
· USB TYPE-C 電源傳輸 · 拉桿音箱
· 平板電腦，筆記本電腦 · POS機終端

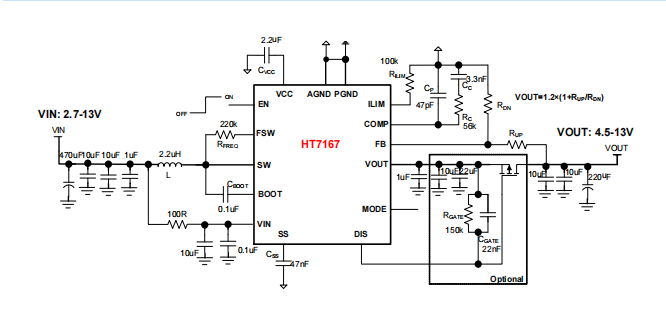

■典型應用圖
