產品名稱：NS2312 6V 輸入、2A 輸出同步降壓變換器
型號： NS2312
產片介紹：NS2312 是一款高效率同步降壓 DC-DC轉換器。采用最高1 5MHz的工作頻率可以最大化系統效率并且實現外圍元器件尺寸小型化。芯片外置有EN使能引腳，在 EN 接高電平時處于工作模式:在EN引腳接低電平時處于關斷模式，此時的關斷電流

┄┄┄詳細介紹┄┄┄

1 說明

NS2312 是一款高效率同步降壓 DC-DC 轉換器。采用最高1.5MHz的工作頻率可以最大化系統效率并且實現外圍元器件尺寸小型化。芯片外置有 EN 使能引腳，在 EN 接高電平時處于工作模式；在 EN 引腳接低電平時處于關斷模式，此時的關斷電流＜0.1uA。

NS2312 外置有 FB 引腳可以配置輸出電壓的參數?？蛻舾鶕?jù)內部 0.6V 基準電壓，設置 FB 引腳的電阻分壓網絡參數就可以確認輸出電壓 VOUT。

NS2312 內部集成了輸入過壓保護功能，輸入欠壓鎖存功能，輸出短路保護等多重保護功能可以有效的保護芯片和后端設備不受損傷。

NS2312 可以提供 SOT23-5L 和 SOT23-6L 的標準封裝形式。

2 特性

• 工作電壓：3.0-6.0V

• 最大支持 2A 輸出電流

• 輸入 OVP 保護電壓 6V

• 靜態電流 60uA@VIN=5V/VOUT=3.3V

• 關斷電流＜0.1uA@VEN=0V

• 外置 FB 引腳設置輸出電壓

• 外置 EN 使能控制引腳外置電源良好指示 PG 引腳

• 開關頻率最高 1.5MHz

• 內置輸入欠壓鎖存和過壓保護功能

• 內置輸出短路保護功能等

• 封裝形式：SOT23-5L 和 SOT23-6L

3 應用范圍

• 數碼相機、電子記事本、 PDA 等移動設備

• 照相機、視頻設備、通信設備等穩壓電源

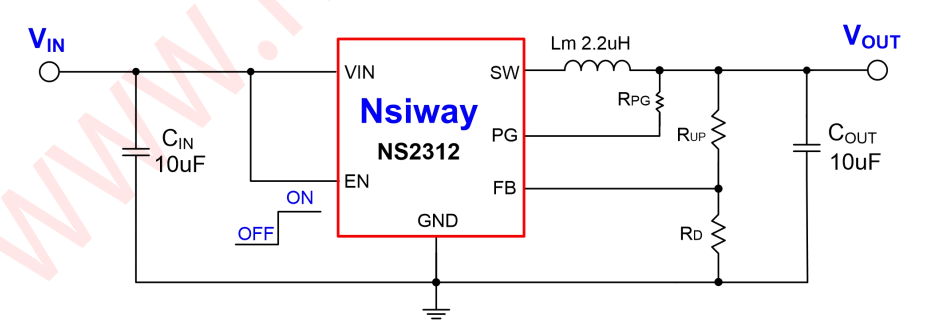

4 典型應用電路
