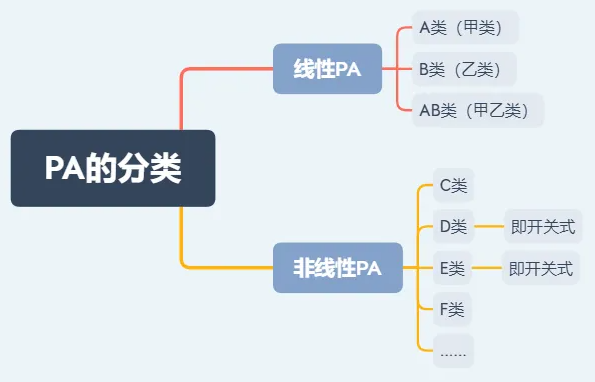

三、PA非線性的表現形式

功率放大器非線性失真特性主要有兩種:

1.一種為非線性的增益特性,即輸出信號與輸入信號的功率之間不是線性關系,對應于單頻信號的輸入,將會產生諧波失真;而對于雙頻信號的輸入,除諧波外,還會產生交調分量,引起交調失真。

2.另一種為非線性的相移特性,即輸入輸出的相位差隨功率不同而改變,結果會產生調幅/ 調相( A M / P M ) 效應。

四、PA非線性產生的原因

功率放大器不是純線性器件,分析非線性電路常用的方法有:冪級數法和Volterra級數法,現在用冪級數法來說明非線性元件在不同激勵所產生的結果。

交調項對信號的影響很普遍同時也很?chē)?yán)重，不能用調諧失真來描述，故用另一個指標-交調點來表征系統的線性特性。

五、PA的主要參數

增益(Gain):在工作范圍內,功率放大器輸出信號與輸入信號功率的(對數)差值.

注意我們規格書里面關于增益的描述為small singal gain(小信號增益)，這里為什么是小信號呢？因?yàn)榻^對按照功率放大器來放大輸入功率的放大器是理想器件，實際是不存在的。一個真實的放大器具有不同的飽和區，從而導致在一個區段內增益不同。另外不同的輸出功率，增益也會有所不同。

一般來說，PA的增益越大，PA最終的輸出功率就越大，所以我們實際選擇器件時可以結合增益與輸出功率來做恰當?shù)倪x擇。

5.2、效率（Efficiency）

功率放大器是將電源的直流功率轉化為交流信號功率輸出，只有一部分直流功率被轉化成為有用的信號功率并為負載所獲得，另一部分被放大器本身以及電路的寄生元件所消耗，功放把直流電源提供的能量轉化為射頻能量的能力由功放的效率體現，所以功率放大器的的直流轉交流效率對于功率放大器來說是一個重要指標，一般來說判斷功率放大器效率有兩種標準，一是漏極效率（η），二是功率附加效率（PAE）。

Pin代表射頻輸入功率，PDC 代表消耗的直流功率。

一般規格書中沒有直接列出PA的效率這個參數，需要我們直接計算，可以參考上面的公式，舉一個例子，就以上面規格書的數據來計算:輸出功率27dbm（500mw）時，電流為600mA,工作電壓為5V。

則效率η=0.5W/0.6A*5V*100%=16.7%   --這個效率是不是很低啊？

5.3、1dB功率壓縮點（P1dB）

P1dB定義：增益下降到比線性增益小1dB時的輸出功率值?？梢员硎緸椋篜1dB-Pin=Gout-1

怎么來理解呢？--放大器有一個線性動態范圍，在這個范圍內，輸出功率隨著輸入功率的增加而線性增加。但是隨著輸入功率的繼續增大，放大器進入非線性區域，其輸出功率不再隨著輸入功率的增加而線性增加，也就是說此時的輸出功率低于小信號增益所預計的值。

一般來說，1dB壓縮點越高意味著輸出功率越高，典型情況喜愛，當功率超過P1dB時，增益將迅速下降并達到一個最大的或完全飽和的輸出功率，其值比P1dB大3-4dB。

5.4、三階交調點

三階交調（雙音三階交調）是用來衡量非線性的一個重要指標。用兩個相隔⊿f，且電平相等的單音信號（f1,f2）同時輸入一個射頻放大器，則放大器的輸出頻譜大致如下圖所示：

從上圖可以看出，三階交調信號2f1-f2,2f2-f1很接近主頻信號f1，f2,無法用濾波器濾除。容易對鄰信道產生干擾。此時非線性將表現的非常明顯，兩個鄰近的干擾產生就用三階交調點來表征。IMD3(三階交調失真)為：

                              Δ=Pf1-P2f2-f1(dBc)     --信號幅度

5.5 、三階截止點（IP3）

任一射頻單元電路，輸入雙音信號同時增加1dB，輸出三階交調產物將增加3dB，而主輸出信號僅增加1dB（不考慮壓縮），這樣輸入信號電平增加到一定值時，輸出三階交調產物與主輸出信號相等，這一點稱為三階截止點，對應的輸入信號電平稱為輸入三階截止點，對應的輸出信號電平稱為輸出三階截止點。注意：三階截止點信號電平是不可能達到的，因?yàn)樵谶@時早已超過射頻單元電路的承受能力。

IP3為為基頻信號功率與三階交調失真信號功率的虛擬延伸線的交點，其關系式為：

小結：P1dB是輸出功率性能參數，壓縮點越高意味著輸出功率越高，輸入1dB壓縮點用來表征諧波的失真程度。IP3表示線性度與失真性能的參數，IP3越高表示線性度越好和更少的失真。

六、鄰信道功率比（ACPR）

由于功率放大器的非線性效應，當信號通過功率放大器時會產生頻譜“擴散”現象，中心頻率fc,帶寬為B1中的功率，與距離中心頻率fc-f0,帶寬為B2中的功率比值即為ACPR.

當然PA還有很多其它參數，比如2-3次諧波，這里就不再贅述。從上面的一些PA的基礎知識，我們也可以看出，PA一直在追求線性，低功耗，但是隨著應用場景的變化，這一趨勢也發生了變化，比如WIFI7 的到來，針對WIFI7的寬頻帶，多頻段帶來的高功耗問題，在WIFI7的射頻前端模組中就引入非線性FEM的應用。
