運算放大器（運放）分類選型指南：

       佰泰盛世科技整理出運放的選項指南；

       運放芯片根據性能特點和適用場景可分為6 大核心類型，各類別在精度、速度、功耗等關鍵參數上差異顯著，選型時需結合產品需求 “對號入座”。以下是詳細分類解析，含優缺點、典型型號、應用場景及選型注意事項：

分類	核心特性（定義）	優點	缺點	典型型號	應用場景	選型注意事項
通用型運放	性能均衡，無突出優勢但適用范圍廣	性價比高、供電范圍寬（±5V~±15V）、兼容性強	精度低（Vos>1mV）、帶寬窄（<1MHz）、噪聲高	LM358、TL072	簡單放大（如傳感器信號預處理）、電壓跟隨器、電源穩壓輔助電路	不適合高精度（如儀表）或高頻（如 100kHz 以上信號）場景
精密型運放	側重低失調、低溫漂，追求高精度	失調電壓低（Vos<100μV）、溫漂?。?lt;1μV/°C）、噪聲低（En<10nV/√Hz）	帶寬窄（<10MHz）、功耗較高（>1mA）	AD8628、OPA277	精密測量（如天平、熱電偶）、醫療設備（如心電圖放大器）、校準儀器	需匹配低噪聲電源（如 LDO），避免外部干擾影響精度
高速型運放	高帶寬、高轉換速率，適合高頻信號	帶寬寬（GBP>100MHz）、轉換速率快（SR>50V/μs）、失真低	失調電壓高（>1mV）、功耗高（>10mA）、價格貴	AD8055、LM7171	高速數據采集（如示波器）、射頻信號處理、視頻放大（如 HDMI 信號）	需注意容性負載（如長電纜）可能導致振蕩，需加補償電阻
低功耗型運放	靜態電流極小，適合電池供電	功耗極低（IQ<1mA，部分 < 1μA）、單電源供電（1.8V~5V）	帶寬窄（<1MHz）、輸出電流?。?lt;20mA）	MCP6001、OPA333	便攜設備（如智能手表傳感器）、物聯網節點（如溫濕度采集）、電池供電儀表	避免驅動大負載（如 100Ω 以下電阻），否則輸出會飽和
功率型運放	側重大輸出電流，可直接驅動負載	輸出電流大（>100mA，部分達 10A）、功率高（>1W）	體積大（需散熱）、精度低（Vos>1mV）	OPA548、LM386	音頻功率放大（如小型揚聲器）、電機驅動（如微型直流電機）、電磁閥控制	必須設計散熱（如鋪銅、散熱片），避免過流燒毀
軌到軌運放	輸入 / 輸出可接近電源軌（0V~Vcc）	單電源下動態范圍大（輸出接近 0V 和 Vcc）、適合低電壓場景（3.3V/5V）	帶寬和精度中等，部分型號噪聲較高	OPA376、LMV358	便攜式設備（如手機麥克風放大）、低電壓系統（如 3.3V 單片機信號處理）	確認 “輸入軌到軌” 還是 “輸出軌到軌”（部分型號僅支持其一）

一、分類詳解：核心特性與選型邏輯

1. 通用型運放：“萬能替補” 但不精
   是入門級運放，性能無亮點但價格低廉（單顆 0.1~1 元），適合對精度、速度無要求的簡單電路。例如 LM358 常用于 Arduino 開發板的信號放大，或 5V 電源的穩壓反饋電路。

2. 精密型運放：“精度控” 的核心選擇
   核心參數是失調電壓（Vos） 和溫漂（ΔVos/ΔT），用于 “毫伏級” 微弱信號放大（如熱電偶輸出的 μV 級溫差信號）。例如 AD8628 的 Vos 僅 50μV，溫漂 0.5μV/°C，可確保高溫環境下測量誤差 < 1mV。

3. 高速型運放：“高頻信號的加速器”
   關鍵參數是增益帶寬積（GBP） 和轉換速率（SR），用于處理快速變化的信號（如 1MHz 以上的正弦波、脈沖信號）。例如 AD8055 的 GBP=310MHz，可放大 100MHz 的信號且失真 < 0.1%。

4. 低功耗型運放：“電池設備的續航保障”
   以犧牲帶寬和輸出能力為代價，換取超低功耗。例如 MCP6001 的靜態電流僅 1.3μA，3V 電池供電時可連續工作數年，適合物聯網傳感器節點（如土壤濕度采集）。

5. 功率型運放：“直接驅動負載的大力士”
   輸出電流大，可跳過功率管直接驅動負載。例如 OPA548 輸出電流達 10A，可直接驅動 4Ω 揚聲器（輸出功率 > 10W），或控制小型直流電機。

6. 軌到軌運放：“低電壓系統的救星”
   在 3.3V/5V 單電源下，輸出可接近 0V 和電源電壓（如 5V 供電時輸出范圍 0.1V~4.9V），解決普通運放 “輸出范圍窄” 的問題（如 LM358 在 5V 下輸出范圍 0.5V~4.5V）。

二、快速選型流程（3 步搞定）

1. 明確供電與功耗：

   • 電池供電→優先低功耗型（如 MCP6001）；
   • 市電供電→可考慮通用型、精密型或高速型。

2. 鎖定核心需求：

   • 精度優先（如測量儀器）→精密型；
   • 高頻優先（如視頻信號）→高速型；
   • 驅動負載（如喇叭）→功率型；
   • 低電壓（3.3V）→軌到軌型。

3. 驗證關鍵參數：

   • 放大高頻信號：GBP≥信號頻率 × 增益（如 10MHz 信號放大 10 倍，需 GBP≥100MHz）；
   • 驅動大電流：輸出電流≥負載電流（如驅動 4Ω 喇叭、5V 輸出，需電流≥1.25A）；
   • 精密放大：Vos× 增益≤允許誤差（如誤差 < 1mV、增益 100 倍，需
   • Vos<10μV）。

四、總結：

1. 看供電，定范圍：先確定單 / 雙電源、電壓范圍，排除不兼容型號；
2. 抓核心，篩參數：按場景找核心參數（如音頻看噪聲 / SR，精密看 Vos），用公式算需求；
3. 做測試，驗效果：選 2-3 個候選型號，搭簡單電路測試關鍵指標（如失真、誤差）。
4. 選型口訣 ,簡單電路用通用型（省錢）；精密測量用精密型（保精度）；高頻信號用高速型（追速度）；電池設備用低功耗型（續續航）；驅動負載用功率型（強輸出）；低電壓系統用軌到軌型

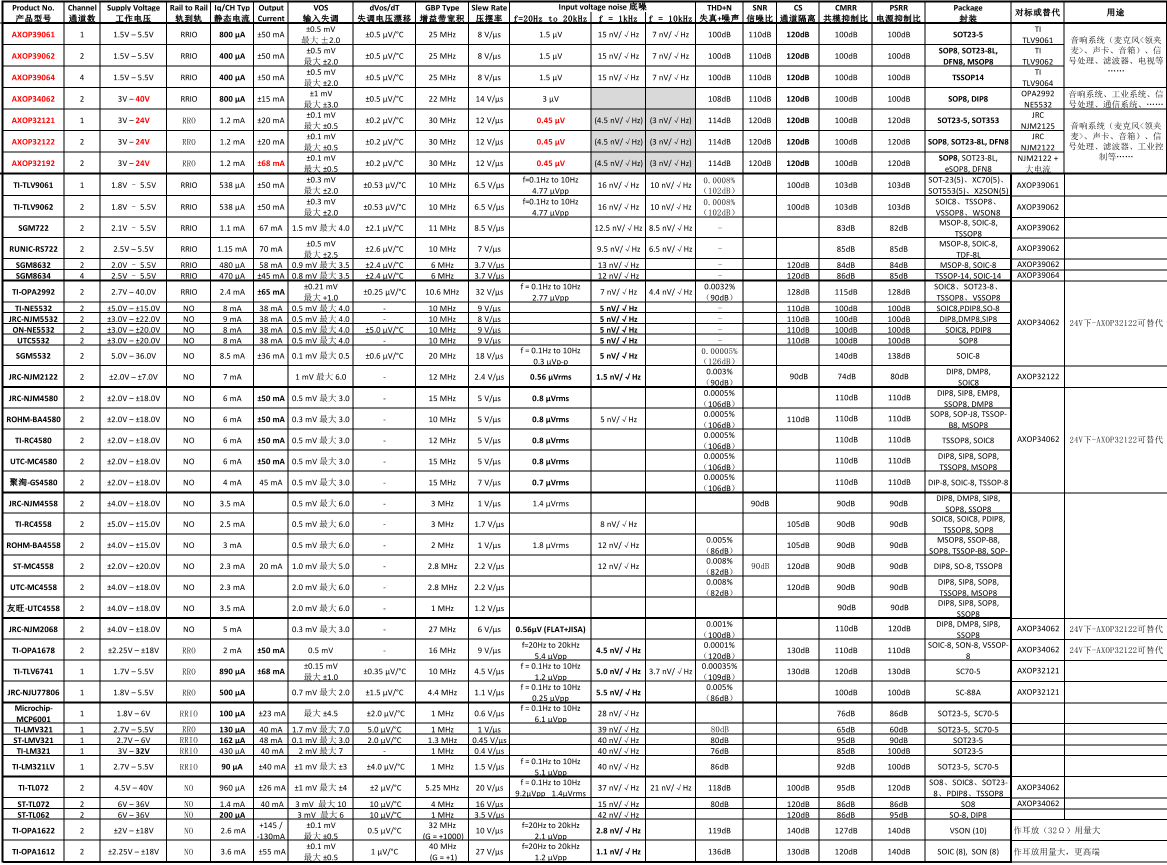

5. 下圖是市場運放常規的對比測試表。
