RH6015 單按鍵觸摸感應開關(帶LDO) 產品規格說明

1.概述： RH6015 是一款內置穩壓模塊的單通道電容式觸 摸感應控制開關 IC，可以替代傳統的機械式開關。 RH6015可在有介質(如玻璃、亞克力、塑料、陶瓷 等)隔離保護的情況下實現觸摸功能，安全性高。 RH6015內置高精度穩壓、上電復位、低壓復位、 硬件去抖、環境自適應算法等多種有效措施，大大 提高自身抗干擾性能。 RH6015可通過外部引腳配置成多種工作模式，可 廣泛應用于燈光控制、電子玩具、消費電子、家用 電器等產品中。 RH6015-C，CMOS輸出。 RH6015-D，NMOS開漏輸出。	◆上電0.5s快速初始化 ◆環境自適應功能，可快速應對觸摸上電等類似 ◆可靠的上電復位(POR)及低壓復位(LVR)性能
2.特性： ◆工作電壓：2.3V～5.5V ◆高功耗工作電流5.0uA @3v，低功耗模式 ◆工作電流2.5uA@3v ◆內置高精度穩壓模塊	◆芯片內置去抖動電路，有效防止由外部噪聲干擾導致的誤動作 ◆通過外部引腳配置快速/低功耗模式、正常/延 時模式、同步/保持模式 ◆外部引腳設置高/低電平有效輸出、最大開啟時間、延時時間 ◆封裝：SOT23-6L

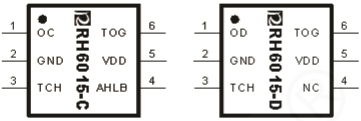

3.封裝示意圖

圖1 2 RH6015-C / RH6015-D （SOT23-6L）引腳示意圖表

表1 引腳功能描述

RH6015-C	RH6015-D	管腳名稱	I/O	描述
5	5	VDD	P	正電源
4	4	AHLB	I-PL	輸出高/低電平有效配置位
-	-	DLYB	I-PH	延時模式配置位
-	-	MOT2	I-PH	大開啟時間配置位2
-	-	MOT1	I-PH	大開啟時間配置位1
3	3	TCH	I/O	觸摸輸入端口
1	-	OC	O	CMOS輸出
-	1	OD	OD	NMOS開漏輸出
2	2	GND	P	負電源
-	-	LPMB	I-PH	快速/低功耗模式配置位
6	6	TOG	I-PL	同步/保持模式配置位

I-PL/ I-PH ：帶內部下拉/上拉電阻的CMOS輸入  OD ：CMOS開漏輸出，無保護二極管  O：推挽型CMOS輸出  I/O ：CMOS輸入/輸出  P：電源/地

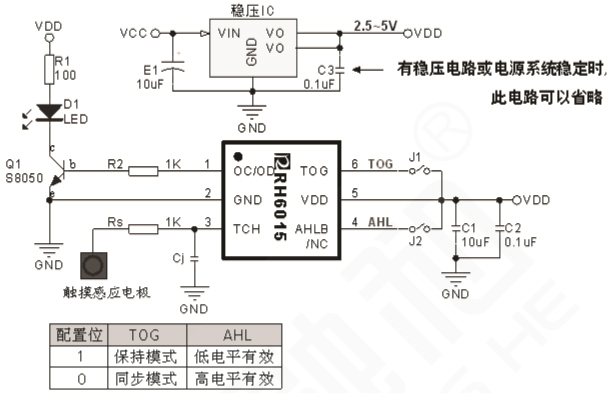

4.應用電路圖

說明：

1. Cj 指調節靈敏度的電容，電容值范圍 0pF～50pF(電容值的增大將導致靈敏度降低)。

2. Rs 指在觸摸電極和觸摸輸入腳之間串聯的電阻，用于提高觸摸的抗干擾能力。

3. VDD 與 GND 間需并聯濾波電容以消除噪聲。

4. 外部 LDO 是否增加視具體應用情況而定。如果電源紋波超過了 IC 內部 LDO 的抗紋波范圍，則需另 加外部 LDO,否則會引起靈敏度漂移或觸摸芯片檢測錯誤，發生誤動作或死機。如突然加載大電流負 載、鋰電池和外置充電器交叉使用，高頻次的開啟/關閉 LED 顯示時都需注意電源的穩定性。

5. 請參看，以改善實際應用之可靠性。
