版圖設計是一門技術，也是一門藝術

一、什么是版圖設計？

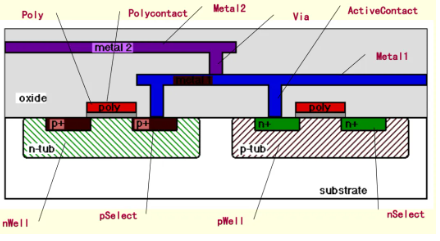

版圖設計是將電路的邏輯功能通過物理層次實現出來的過程。它類似于建筑圖紙的設計工作，需要通過EDA工具（電子設計自動化工具）定義各工藝層的形狀、尺寸以及位置。不同層次的工藝圖形（如多晶硅層、金屬層）相互疊加，通過排列和布線形成一個完整的集成電路結構。版圖設計的核心工作內容主要包括布局、布線和尺寸確定。

• 布局（Placement）：這是設計的第一步，類似于把建筑物和公園等設施在城市地圖上標注位置。版圖設計中的布局是將晶體管、基本單元（例如門電路）、復雜單元（例如存儲單元等）合理地放置在芯片上。這一步不僅決定了電路的空間結構，還直接影響電路的整體性能。

• 布線（Routing）：布線是將布局中各個元件間的連接建立起來的過程，類似于城市中街道的規劃。在版圖設計中，布線的合理性將直接影響到電路信號的傳輸速度和整體的可靠性。布線過程需要考慮路徑的長度、繞線的復雜性、信號延時等因素。

• 尺寸確定（Sizing）：尺寸確定涉及確定晶體管的寬度（W）和長度（L）、互連線的寬度以及晶體管與互連線之間的相對尺寸。這相當于在城市規劃中確定建筑的高度和寬度，以確保整體協調和高效。

二、版圖設計的目標

版圖設計的核心目標是在滿足電路功能的前提下，最大化電路性能，并確保質量要求。主要的設計目標包括以下幾點：

• 電路功能的實現：電路的每個部分都必須在設計中能夠正常運行。工程師需要確保元件之間的正確連接，并嚴格遵循設計規則。

• 性能的提升：版圖設計直接關系到芯片的速度和功耗。合理的布局和布線可以縮短連線長度，從而降低信號延時，提高電路速度。

• 面積的最小化：集成電路的面積決定了芯片的成本。工程師通過優化布局和尺寸設計，盡量節省空間，提高集成度，從而降低生產成本。

• 可靠性和可制造性：確保版圖設計符合制造工藝要求，并通過設計規則檢驗（DRC）、電氣規則檢驗（ERC）和一致性檢驗（LVS），以保證芯片可以成功生產并長期穩定工作。

三、EDA工具的作用

在實際工作中，EDA工具是工程師的得力助手，它幫助設計人員完成布局、布線以及規則檢驗等復雜任務。EDA工具的作用包括：

• 版圖編輯（Layout Editor）：工程師通過布局編輯器定義各個工藝層的圖形形狀、尺寸和位置。這一步相當于繪制一個多層次的地圖，每一層代表一個工藝層次，工程師需要準確地在這些圖層上繪制出符合工藝要求的圖形。

• 規則檢驗：設計規則是集成電路制造商提供的“協議”，是設計和工藝之間的接口。規則檢驗包括以下幾個方面：

• 設計規則檢驗（DRC）：確保圖形滿足最小寬度、最小間距等設計要求。

• 電氣規則檢驗（ERC）：檢查電路電氣連接是否滿足要求，如電源與地線的正確連接。

• 版圖與電路圖一致性檢驗（LVS）：保證版圖與原始電路圖在功能和邏輯上相一致。

• 布局布線（Place and Route）：EDA工具可以通過自動化的方式幫助工程師進行布局和布線操作?，F(xiàn)代EDA工具的自動布線技術能夠優化連線長度、減少電容效應，從而提高電路性能。

四、版圖設計規則

設計規則是集成電路版圖設計的核心準則，它規范了版圖設計的各個方面。設計規則包括絕對值和相對值兩種標準。

絕對值設計規則：這是以實際尺寸為單位的規定。例如，金屬層的最小寬度可能被限制為100納米，以確保可靠性。

相對值設計規則：這是基于比例因子（例如m、n等）來定義的規則，具體數值與制造工藝有關。例如，若規則規定某層的寬度w = mA，那么m是與圖形類型有關的比例因子，而A是基準單位。

設計規則還包括以下常見要求：

• 最小寬度：保證布線不至于因?qū)挾炔蛔愣谥圃旎蚴褂弥袛嗔选?/p>

• 最小間距：確保不同線之間不會因過近而產生短路。

• 最短露頭：確保元件不會超出版圖邊界，以利于光刻對齊和封裝。

• 邊界距離：保證元件之間有足夠的空間，以免相互影響。

五、曼哈頓幾何形狀

在版圖設計中，大多數圖形采用“曼哈頓幾何形狀”，即主要由水平或垂直的直角線段組成的圖形。這種幾何形狀的設計符合制造工藝的需求，因?yàn)榧呻娐返墓饪坦に囋谔幚碇苯菚r(shí)更具精度與穩定性。此外，曼哈頓幾何形狀也便于規則檢驗和自動布線工具的使用。

六、版圖設計的挑戰與藝術性

版圖設計不僅是一門技術，還是一門藝術。優秀的版圖設計師需要在有限的空間內，以精湛的技藝完成復雜電路的布局和布線。他們必須考慮多層次的結構布局，確保電路的美觀和功能性。有經驗的版圖設計師能夠在設計中融入藝術性，創作出不僅具備高性能且具視覺美感的版圖。

例如，在設計存儲單元時，設計師需要考慮如何排布大量重復單元以節省空間，并在連線時最大化減少信號延時。一個設計巧妙的存儲單元陣列能夠有效利用空間，極大地提升芯片性能。

七、版圖設計的未來趨勢

隨著集成電路工藝向更小的制程演進，版圖設計面臨更多挑戰。未來，以下趨勢將進一步推動版圖設計的發展：

• 更小尺寸的器件和更高集成度：7nm及以下制程的推進使得設計規則變得更加嚴格，版圖設計師需要考慮更多的物理效應。

• 3D IC技術的發展：三維集成電路將不同功能的芯片垂直堆疊，這帶來了全新的布局和布線難題，設計師需要考慮芯片間的熱管理和信號傳輸問題。

• 智能化和自動化設計工具：隨著AI技術的發展，EDA工具將越來越智能化，可以自動識別并優化版圖中的瓶頸，從而降低設計難度，提高設計效率。

小結一下。集成電路版圖設計是一個兼具技術性和藝術性的領域，它不僅要求設計師在布局、布線和尺寸確定等方面有精湛的技巧，還需要遵循制造工藝的設計規則。在EDA工具的輔助下，版圖設計師能夠在有限的芯片空間內實現復雜的電路功能。未來，隨著集成電路技術的不斷發展，版圖設計的挑戰將持續增加，但也將出現更多創新的工具和方法，為芯片的高性能、高集成度設計提供支持。
