DCDC開關電源的調制模式PWM、PFM、PSM的優劣勢

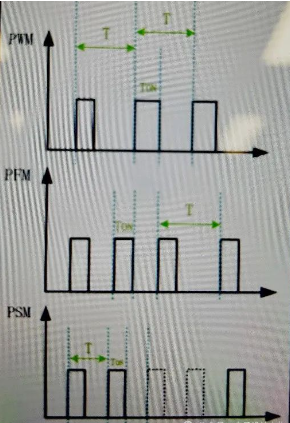

1. 調制模式  如下圖，為三種模式示意圖

1. PWM

脈沖寬度調制，定頻調寬，即保持開關頻率不變，調整占空比大小。也就是開關周期不變，調整開關管導通時間（Ton），是當下比較常見的一種方式。

當輸出電壓波動時，內部控制電路驅動信號會改變占空比的大小，使得輸出電壓保持穩定。

2. PFM

脈沖頻率調制，定寬調頻，即保持開關管導通時間恒定，調整開關管關斷時間長短，則開關管的開關周期會發生變化，開關頻率也就發生了變化。

當輸出電壓波動時，內部控制電路驅動信號會控制開關管的關斷時間，進而保持輸出電壓的穩定。

3. PSM

跳脈沖調制，定頻定寬。在重載下，開關管會正常開關工作。但是當負載較輕時，會跳過若干開關周期，即頻率和脈寬都不變，脈沖偶爾消失。在跳過這段時間，開關管保持關斷狀態。

優缺點：

PWM：輕載效率低，但靜態紋波小，動態響應好；

PFM: 輕載效率高，但靜態紋波會大一些，動態響應慢一些；

現在很多電源芯片可以設置動態模式，若對于輕載效率有需求，則由IO控制，在重負載時以PWM模式工作，輕負載時調整到PFM。
