產品名稱：NS2159 1A 30V OVP 線性鋰離子電池充電管理IC
型號： NS2159
產片介紹：NS2159 是一款完整的單節鋰離子電池采用恒定電流 恒定電壓線性充電器。其底部帶有散熱片的ESOP8封裝與較少的外部元件數目使得NS2159成為便攜式應用的理想選擇。
產片介紹：NS2159 是一款完整的單節鋰離子電池采用恒定電流 恒定電壓線性充電器。其底部帶有散熱片的ESOP8封裝與較少的外部元件數目使得NS2159成為便攜式應用的理想選擇。
┄┄┄詳細介紹┄┄┄
1 說明
NS2159 是一款完整的單節鋰離子電池采用恒定電流/恒定電壓線性充電器。其底部帶有散熱片的ESOP8封裝與較少的外部元件數目使得NS2159成為便攜式應用的理想選擇。
NS2159 內置浮充電壓 4.2V，充電電流可通過RPROG電阻進行外部設置。當充電電流在達到最終浮充電壓之后降至設定值的 1/10 時，NS2159 將自動終止充電周期。內置的熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。
當 VCC 輸入電壓掉電時，NS2159 會自動進入一個低電流狀態，將電池電流降至 2uA 以下。
NS2159 的其他特點包括電池溫度檢測、欠壓閉鎖、自動復充和兩個用于指示充電、結束的 LED 狀態引腳。
2 特性
● 輸入電壓范圍 4.5V-26V
● 輸入過壓保護電壓 6.0V
● 用于單節鋰離子電池線性工作模式充電
● 支持 0V 電池電壓充電
● 涓流/恒流/恒壓三段式充電
● 內部預設 4.2V 充電浮充電壓
● 1A 可編程充電電流
● C/10 充電終止功能
● 內置自動復充功能
● 內置過溫保護功能
● 3.0V 涓流/恒流充電切換電壓點
● 提供 ESOP8、SOT23-5/6、DFN2x2 和 DFN3X3 封裝。
3 應用范圍
● 移動電話、PDA、MP3 播放器
● 充電座
● 藍牙應用等

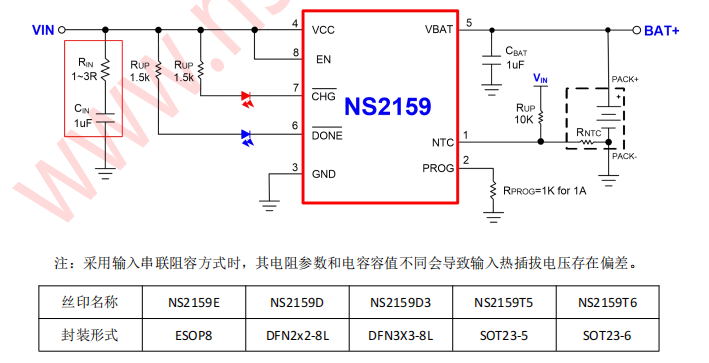

4 典型應用電路
