產品名稱：HTD8831T/8832T 雙通道H橋電機驅動芯片
型號： HTD8831T/8832
產片介紹： HTD8831T 8832T為打印機、掃描儀和其它機電一體化應用提供一種集成的電機驅動方案。 ? HTD8831T 8832T有兩路H橋驅動器，最大驅動輸出36V±1 5A ±2 2A ，可驅動兩個直流有刷電機，或者一個雙極步進電機。雙極步進電機可以以整步、2細分、4細分運行，或者用軟件實現高細分。

┄┄┄詳細介紹┄┄┄

■ 概述

HTD8831T/8832T為打印機、掃描儀和其它機電一體化應用提供一種集成的電機驅動方案。

HTD8831T/8832T有兩路H橋驅動器，最大驅動輸出36V±1.5A/ ±2.2A ，可驅動兩個直流有刷電機，或者一個雙極步進電機。雙極步進電機可以以整步、2細分、4細分運行，或者用軟件實現高細分。

HTD8831T/8832T的每一個H橋的功率輸出級由N型功率MOSFET組成，叫作H橋驅動器。每個橋包含整流電路和限流電路。器件采用工業標準的并行數字控制接口，且衰減模式可編程。

內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個故障檢測輸出管腳。

HTD8831T/8832T提供一種帶有裸露焊盤的ETSSOP28封裝，能有效改善散熱性能，且是無鉛產品，滿足環保要求。

■ 特點

● 雙通道H橋電機驅動器

● 驅動兩個直流有刷電機或者一個步進電機

● 低RDS(ON)電阻，

850mΩ(HS+LS, HTD8831T)

500mΩ(HS+LS , HTD8832T)

● 1.5A(HTD8831T) or 2.2A (HTD8832T) 驅動輸出

● 寬電壓供電，8V-36V

● 2 bits 電流控制，提供4個電流臺階

● 工業標準并行數字控制接口

● PWM繞組電流調節和限制

● 內部3.3V參考電壓輸出

● 過溫關斷電路

● 短路保護

● 欠壓鎖定保護

■ 應用

● 鋰電池供電玩具 ● POS打印機

● 安防相機 ● 辦公自動化設備

● 游戲機 ● 機器人

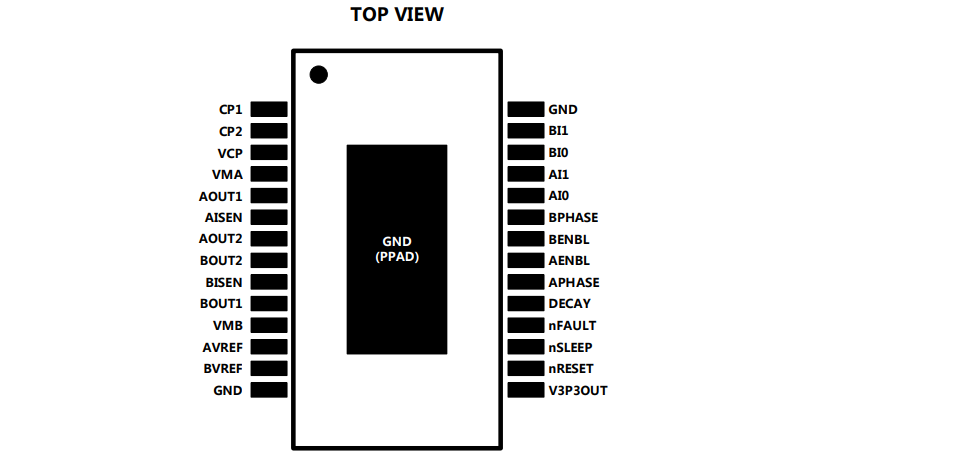

■ 引腳圖

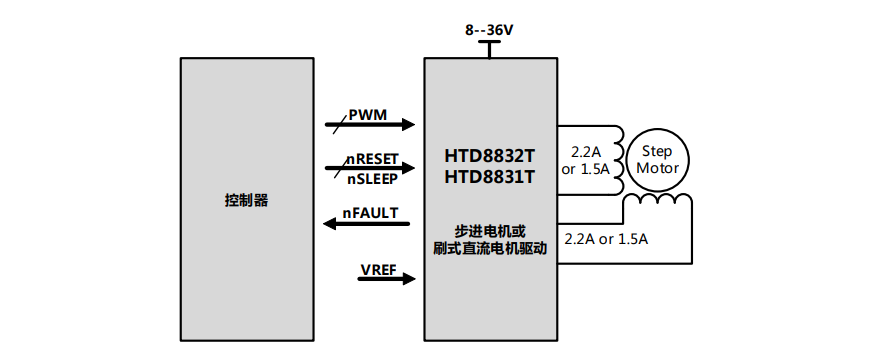

■ 典型應用圖
