有刷直流電機驅動
產品名稱：HR1124S_HR1154D 玩具單通道直流電機驅動器
型號： HR1124S_HR1154D
產片介紹：HR1124S HR1154D是應用于直流電機方案的單通道H橋驅動器芯片。HR1124S HR1154D的H橋驅動部分采用低導通電阻的PMOS和NMOS功率管。低導通電阻保證芯片低的功率損耗，使得芯片安全工作更長時間。此外HR1124S HR1154D擁有低待機電流、低靜態工作電流。這些性能使能HR1124S HR1154D易用于玩具方案。
產片介紹：HR1124S HR1154D是應用于直流電機方案的單通道H橋驅動器芯片。HR1124S HR1154D的H橋驅動部分采用低導通電阻的PMOS和NMOS功率管。低導通電阻保證芯片低的功率損耗，使得芯片安全工作更長時間。此外HR1124S HR1154D擁有低待機電流、低靜態工作電流。這些性能使能HR1124S HR1154D易用于玩具方案。
┄┄┄詳細介紹┄┄┄

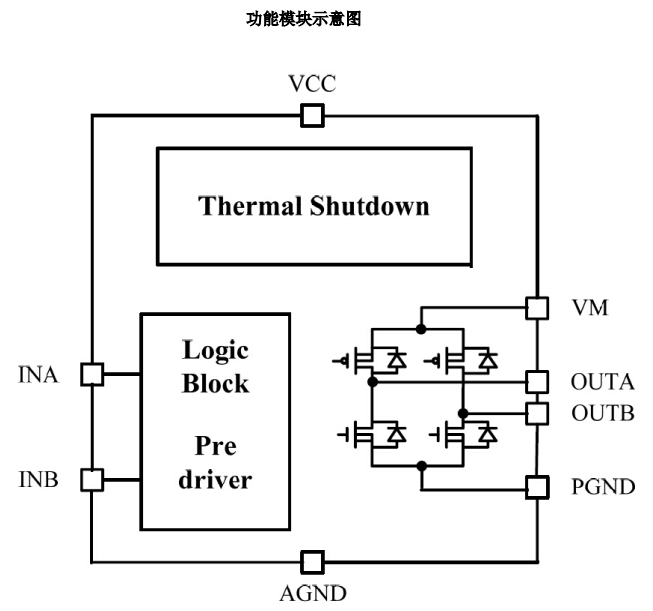

■ 概述
HR1124S/HR1154D是應用于直流電機方案的單通道H橋驅動器芯片。HR1124S/HR1154D的H橋驅動部分采用低導通電阻的PMOS和NMOS功率管。低導通電阻保證芯片低的功率損耗，使得芯片安全工作更長時間。此外HR1124S/HR1154D擁有低待機電流、低靜態工作電流。這些性能使能HR1124S/HR1154D易用于玩具方案。
HR1124S/HR1154D內部含有過溫關斷保護。當負載電機是低阻抗的，或者輸出端短路，這樣使能HR1124S/HR1154D的輸出電流急劇上升，同時內部溫度也急劇上升。當芯片溫度超過最大溫度閾值（典型150℃），HR1124S/HR1154D會關斷所有的輸出，防止?jié)撛诎踩[患。只有當確認了芯片回歸到安全的工作溫度，內置溫度遲滯電流才重新控制驅動電路。
■ 特點
● 內置PMOS、NMOS的單通道H橋驅動器
● 四種驅動功能：正傳、反轉、停轉和剎車功能
● 低RDS(ON)電阻（0.3Ω），連續輸出電流:
HR1124S:1.2A(SOP8);
HR1154D:1.5A(DIP8);
● 低待機電流（0.01uA）和低靜態工作電流（0.2mA）
● 低工作電壓
● 寬電壓供電，1.8V-6.8V
● 內置過溫關斷保護電路
● 符合RoHS標準
■ 應用
● 鋰電池供電直流電機驅動 ● 玩具機器人驅動控制

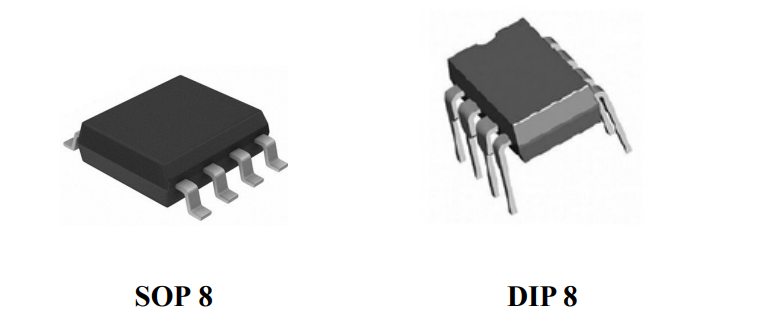

■ 封裝形式

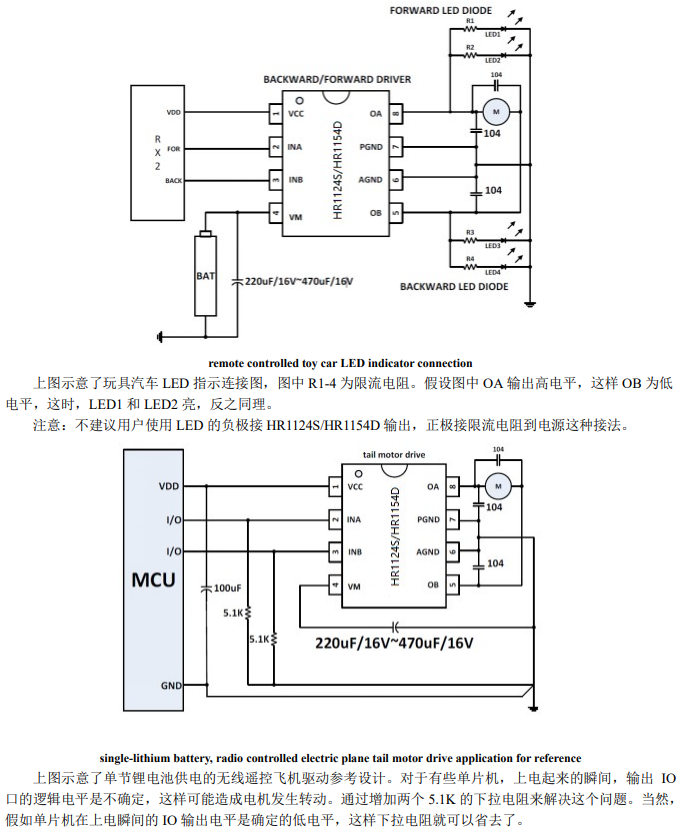

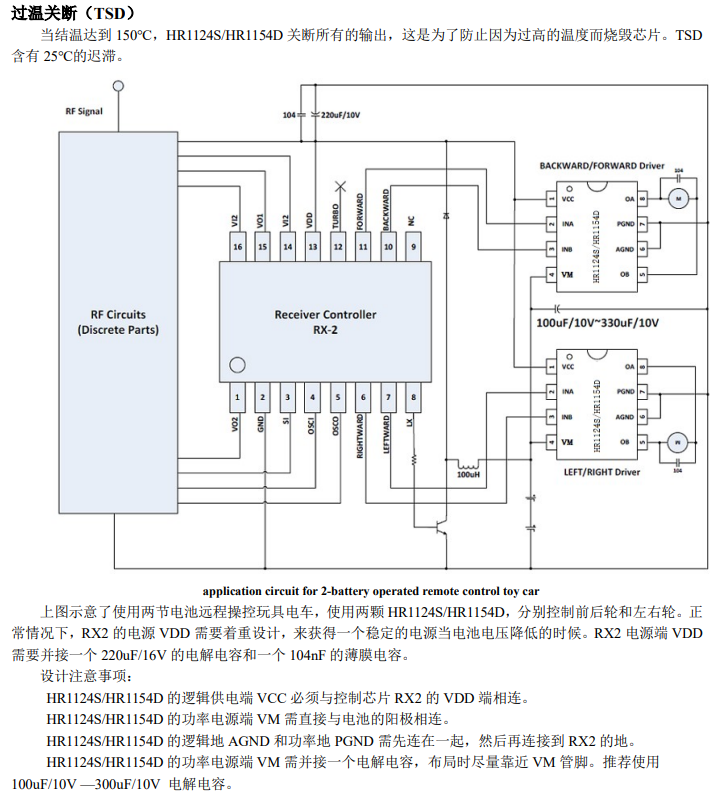

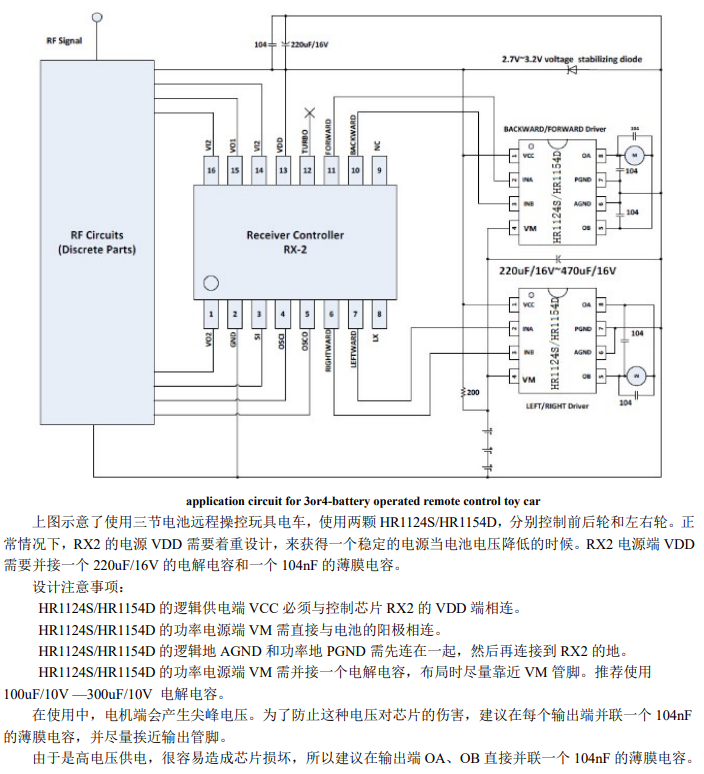

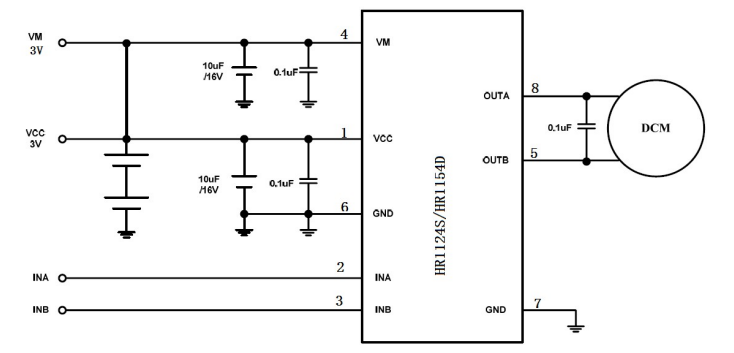

電路應用參考
