應用：艾灸控制板方案案例；
簡介：一、方案基本組成三節(jié)鋰電池供電、三個輕觸開關、 一路遙控輸入、一路電機輸出、一路IIC通信、充電管理。二、方案產品功能此款是艾灸控制功能產品方案，主控芯片采用TB8P58S14A系列芯片，SOP封裝型號是14引腳，該芯片2Kx14 位的程序
┄┄┄應用方案┄┄┄
一、方案基本組成
三節(jié)鋰電池供電、三個輕觸開關、 一路遙控輸入、一路電機輸出、一路IIC通信、充電管理。
二、方案產品功能
此款是艾灸控制功能產品方案，主控芯片采用TB8P58S14A系列芯片，SOP封裝型號是14引腳，該芯片2Kx14 位的程序存儲器空間，內建高精度十一加一通道 12 位ADC模數轉換器，與高精度電壓比較器，足以應付各種模擬接口的偵測與量測，有四組定時器，可用系統時鐘當作一般的計時應用或者從外部訊號觸發(fā)來計數。另外它提供 4 組 10 位的 PWM 輸出，3 組蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等，可選擇多種工作模式如正常模式（Normal）、慢速模式（Slow mode）、待機模式（Standby mode）與睡 眠模式（Halt mode），可節(jié)省電力消耗，延長電池壽命。
通過精心設計的電路，可以實現如下功能：
1：12.6V鋰離子電池,18650*3C串聯，適配器直接充電，適配器自帶充電管理；
2：控制板帶兩個按鈕開關，開關按下有作用，松手無作用，上下電機調整轉動；
3：433遙控兩個按鈕分別電機正反轉動，按下有效，松開無效；
4：板子零件面合適位置放一個433遙控器配對碼按鈕，綁定遙控器一對一控制，
5：長按5秒重新配對遙控器，之前配對的遙控器自動清除配對；

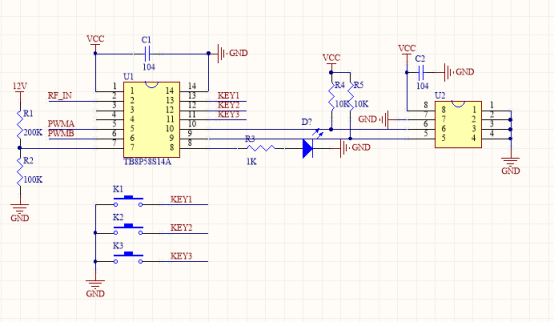

三、產品電路圖
