D類功放單通道

產品名稱：HT6875 2.8W防削頂單聲道D類音頻功率放大器
型號： HT6875
產片介紹： HT6875兼容HT6872 MSOP8，改增益一致，Bypass電容可接可不接，調整防破音模式，THD更好一些。兼容DIO2140,CS8306, CS8303, PAM8303, CS8120, NS4151 NS4150B

┄┄┄詳細介紹┄┄┄

■ 概述

HT6875是一款低EMI的，防削頂失真的，單聲道免濾波D類音頻功率放大器。在5V電源，10%THD+N，4Ω負載條件下，輸出2.8W功率，在各類音頻終端應用中維持高效率并提供AB類放大器的性能。

HT6875的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在電池應用中由電源電壓下降所造成的輸出削頂，顯著提高音質，創 造非常舒適的聽音享受，并保護揚聲器免受過 載損壞。同時芯片具有 ACF-Off 模式。

HT6875具有獨有的電磁輻射（EMI）抑制技術 和優異的全帶寬低輻射性能，輻射水平在不加任何輔助設計時仍遠在FCC Part15 Class B 標準之下，不僅避免了干擾其他敏感電路還降低了系統設計難度。

HT6875內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。

此外，HT6875內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護 和電源欠壓異常保護等功能。

■ 特點

?防削頂失真功能(Anti-Clipping Function, ACF)

?優異的全帶寬EMI抑制性能

?免濾波器數字調制，直接驅動揚聲器

?輸出功率

1.40W (VDD=3.6V, RL=4?, THD+N=10%)

2.80W (VDD=5.0V, RL=4?, THD+N=10%)

?低靜態電流

2.65mA (VDD=3.6V)

3.25mA (VDD=5.0V)

?低關斷電流：＜1µA

?過流保護及自動恢復功能, 過熱保護功能, 欠壓異常保護功能

?無鉛無鹵封裝, MSOP8L

■ 應用

?便攜式音箱 ?USB音箱

?iphone/ipod/MP3 docking ?平板電腦

?PMP/MP4/MP5播放器 ?導航儀GPS

?便攜式游戲機 ?手機

?掌上電腦PDAs

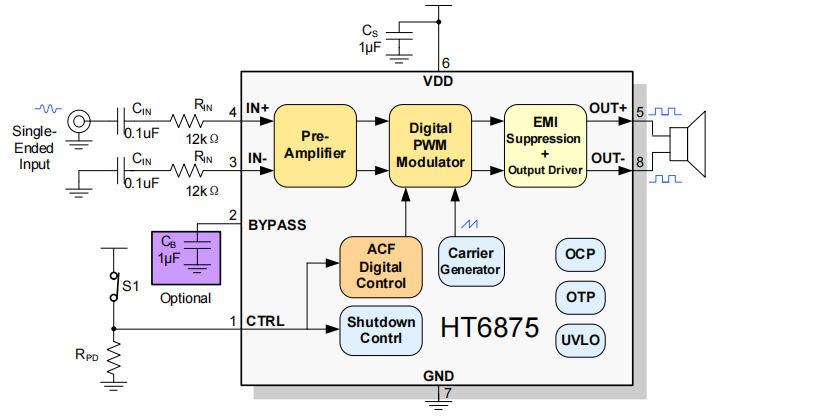

■ 典型應用圖
