耳機功放
產品名稱： HT97220(L)125mW免輸出耦合電容的立體聲線路驅動器/耳機放大器
型號： HT97220(L)
產片介紹：HT97220(L)是一款差分輸入 單端輸入、可直接輸出驅動的耳機放大器 線路驅動器。5V供電時，器件可為32ohm耳機提供125mW的功率。器件可通過外部電阻調節增益 (固定增益6dB版本需要提前定制)。器件在音頻范圍內具有卓越的THD+N表現。
產片介紹：HT97220(L)是一款差分輸入 單端輸入、可直接輸出驅動的耳機放大器 線路驅動器。5V供電時，器件可為32ohm耳機提供125mW的功率。器件可通過外部電阻調節增益 (固定增益6dB版本需要提前定制)。器件在音頻范圍內具有卓越的THD+N表現。
┄┄┄詳細介紹┄┄┄
■ 概述
HT97220(L)是一款差分輸入/單端輸入、可直接輸出驅動的耳機放大器/線路驅動器。5V供電時，器件可為32ohm耳機提供125mW的功率。器件可通過外部電阻調節增益 (固定增益6dB版本需要提前定制)。器件在音頻范圍內具有卓越的THD+N表現。
器件的啟動時間為4.2ms，另130ms的版本需要提前定制。
器件內部集成電荷泵產生負電壓，器件輸出級由輸入正電壓和該負電壓驅動，使得輸出偏置在零電位，省去了大尺寸.容易引入失真的輸出耦合電容。
器件使能開關時，沒有咔嗒/醉噗聲,
器件封裝為3mm x 3mm，16-pin QFN-PP，能在40°C至 +85°C 溫度范圍內工作。
器件的啟動時間為4.2ms，另130ms的版本需要提前定制。
器件內部集成電荷泵產生負電壓，器件輸出級由輸入正電壓和該負電壓驅動，使得輸出偏置在零電位，省去了大尺寸.容易引入失真的輸出耦合電容。
器件使能開關時，沒有咔嗒/醉噗聲,
器件封裝為3mm x 3mm，16-pin QFN-PP，能在40°C至 +85°C 溫度范圍內工作。
■ 特點：
· 輸出無需隔直流電容
· 卓越的低音效果
· 無咔嗒/聰噗聲·
· 低THD+N∶ 最低0.001%·
· 低噪聲，VN∶7μV
· 支持單端輸入和全差分輸入
· 2.5V至5.2V較寬的電源工作范圍
· 輸出功率∶125mW （fIN= 1kHz，VDD=5V， RL=32Ω， THD+ N=0.1%)
· 無鉛封裝， QFN16L-PP 3mm*3mm
■ 應用
· 耳機 · 多媒體音頻接口
· 機頂盒 · 藍光/DVD播放器
· LCD電視 · 音頻消費電子產品

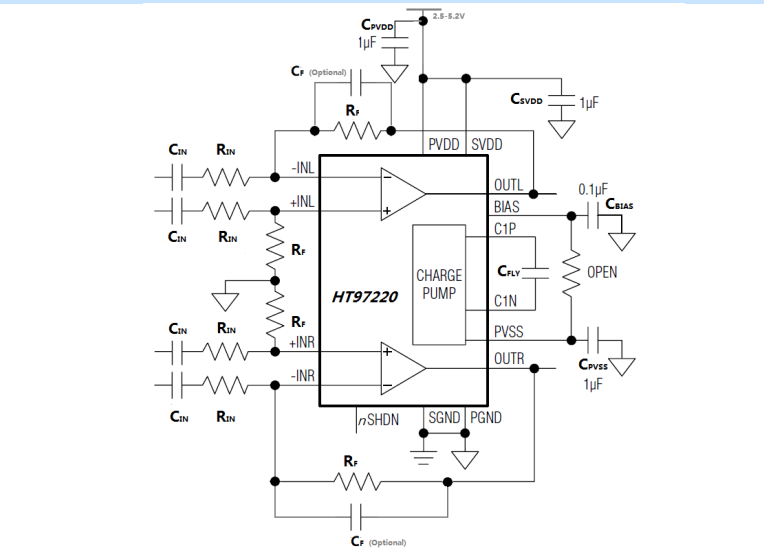

■ 典型應用圖
