帶數字音量調節功放IC

產品名稱：HT6819（帶電子音量/數字音量控制3.3W雙聲道D類功放IC）
型號： HT6819
產片介紹：HT6819是一款內部集成32階數字音量控制以及防削頂失真功能且具有超低EMI、防削頂失真功能的立體聲免輸出濾波器D類音頻功率放大器,在電源電壓5V、THD+N=10%、4Ω負載的條件下，輸出高達3 3W的功率，在各類音頻終端應用中維持高效率并提供AB類放大器高保真、低噪聲的性能。

┄┄┄詳細介紹┄┄┄

■ 概述

HT6819是一款內部集成32階數字音量控制以及防削頂失真功能且具有超低EMI、防削頂失真功能的立體聲免輸出濾波器D類音頻功率放大器,在電源電壓5V、THD+N=10%、4Ω負載的條件下，輸出高達3.3W的功率，在各類音頻終端應用中維持高效率并提供AB類放大器高保真、低噪聲的性能。
AROC輻射和傳導干擾抑制電路使HT6819具有優異的全帶寬低輻射性能，在不加輔助濾波設計、輸出喇叭線長20cm時的輻射水平遠在FCCPart15Class B 標準之下。

HT6819的防削頂失真功能可檢測并抑制由于音樂、語音信號幅度過大或電池電壓下降所引起的輸出削頂失真(破音)，顯著提高音質，創造舒適的聽音享受，并保護揚聲器免受過載損壞。通過在ACRC端外接不同電阻電容值,可靈活設置放大器的音質和輸出功率;同時芯片提供了ACF Of模式。
HT6819輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HT6819內置的關斷功能使待機電流最小化，還集成了靜音功能、左右聲道獨立關斷、揚聲器輸出端過流保護、片內過溫保護和欠壓異常保護等功能;采用無鉛TSSOP-20封裝形式。

■ 特點

· 降低了內阻和熱耗的EDMA專利技術，極大提升了輸出功率和產品可靠性

Po=3.3 W (VDD=5.0V, RL=4Ω,THD+N=10%)

Po=1.7 W(VDD=3.6V,RL=4Ω,THD+N=10%)

· 優異的全帶寬EMI抑制性能

a)獨創的主動邊沿控制專利(AROC，Activeedge Ringing and Overshoot

Controlcircuitry)

b)輻射水平遠在FCC Part15 Class B 標準之下;

c)對系統中不同頻段無線通信敏感模塊無干擾，如FM、CMMB、GSM、CDMA和

Bluetooth等:

d)減小了輻射和傳導干擾，降低了系統設計難度

· 32階數字音量控制(DVC)

· 高保真，THD+N=0.15%(RL=4Q,Po=1W, f=1kHz)

· 全低噪應用，高信噪比
· 防削頂失真功能(Anti-Clipping Function,ACF)

· 卓越的“咔嗒-噼噗”(Click-Pop)噪聲抑制性能
· 低關斷電流:0.01μA
· 免濾波器數字調制，直接驅動揚聲器

· 獨立聲道關斷，靜音功能

· 過流、過熱、欠壓異常保護功能
· 無鉛封裝，TSSOP-20

■ 應用

· 藍牙音箱,便攜式音箱,USB音箱,FM插卡式音箱

· MP3/MP4擴展塢 · 便攜式游戲機,數碼相框

· 手機,筆記本電腦 · 小尺寸LCD電視/監視器

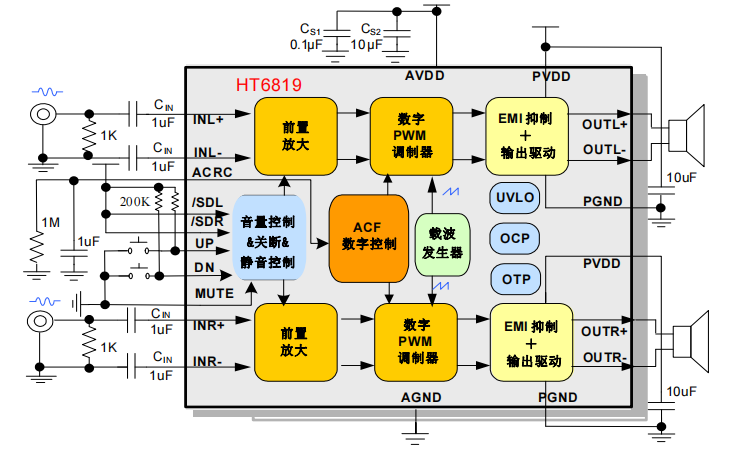

■ 典型應用圖
