DC-DC降壓

產品名稱：PL88053 60V降壓DC-DC
型號： PL88053
產片介紹：PL88053是一款60V、3 5A的同步降壓調節器，內置高側場效應管和低側場效應管。電流模式控制提供簡單的外部補償和靈活的組件選擇。低波紋脈沖跳頻模式減少無負載供電電流。欠壓鎖定內部設定為4 8V。輸出電壓?jiǎn)?dòng)斜率由內部控制，以確保受控啟動并消除過沖。

┄┄┄詳細介紹┄┄┄

1、產品特征：

• 4.8V-60V寬范圍工作輸入電壓

• 結溫范圍: –40°C - +150°C

• 固定3ms內部軟啟動計時器

• 峰值電流限制保護

• 熱關機保護機制

• 0.8V 1% 內部電壓基準源

• 可調開關頻率最大可達2MHz

• 集成高側80mΩ場效應管和低側33mΩ場效應管

• 在輕負載模式下采用脈沖跳頻模式實現高效率

• 在輕載模式下低功耗，采用集成式自舉充電場效應管

• 運行時效率高達98%

• 采用ESOP8封裝

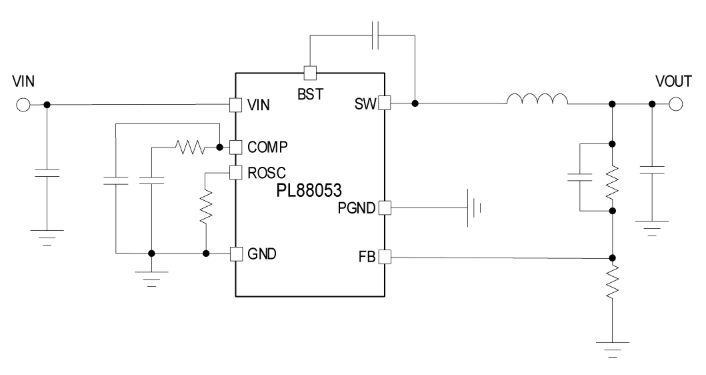

2、應用原理圖

3、產品描述

PL88053是一款60V、3.5A的同步降壓調節器，內置高側場效應管和低側場效應管。電流模式控制提供簡單的外部補償和靈活的組件選擇。低波紋脈沖跳頻模式減少無負載供電電流。欠壓鎖定內部設定為4.8V。輸出電壓?jiǎn)?dòng)斜率由內部控制，以確保受控啟動并消除過沖。

寬范圍的開關頻率允許優化效率或外部組件尺寸。輸出電流按周期限制。頻率折疊和熱關斷在過載條件下保護內部和外部組件。

PL88053的其他特點包括超低靜態功耗和高效率、創新的峰值電流保護、集成的VCC偏置電源和引導二極管、精密使能和輸入欠壓鎖定（UVLO），以及帶自動恢復的熱關斷保護。

4、典型應用場景

• 電器，電源設備和園藝工具

• 高容量電池組 (電動自行車, 電動滑板車)

• 電機驅動裝置，無人機，通訊設備

• 工業自動化和電機控制

• 車輛配件：全球定位系統（GPS）,娛樂系統

• USB專用充電端口和電池充電器
