DC-DC升壓
產品名稱：PL30502同步升壓轉換器
型號： PL30502
產片介紹：PL30502是一款20V同步升壓轉換器，內置用于負載斷開的柵極驅動器。它集成了兩個低導通電阻的功率場效應晶體管（FET）：一個導通電阻為7-mΩ的開關 FET 和一個導通電阻為7-mΩ的整流 FET。PL30502采用自適應恒定關斷時間峰值電流模式控制。它具備一項內部特性，有助于提高輕載效率。
產片介紹：PL30502是一款20V同步升壓轉換器，內置用于負載斷開的柵極驅動器。它集成了兩個低導通電阻的功率場效應晶體管（FET）：一個導通電阻為7-mΩ的開關 FET 和一個導通電阻為7-mΩ的整流 FET。PL30502采用自適應恒定關斷時間峰值電流模式控制。它具備一項內部特性，有助于提高輕載效率。
┄┄┄詳細介紹┄┄┄
1、產品特征
• 輸入電壓范圍：2.7V-20V
• 輸出電壓范圍：4.5V-20V
• 集成了兩個7mΩ FET
• 可編程開關峰值電流：15A
• 可調節開關頻率：高達2.2MHz
• 可提供負載斷開功能的柵極驅動器
• 自動切斷短路保護功能
• 效率高達97%
• 自動PFM模式
• 倒扣工藝
• 封裝：QFNFC3.5x3-13L

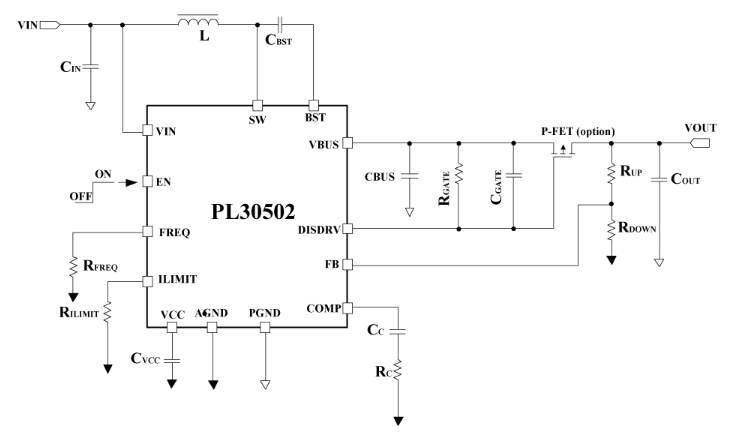

2、應用原理圖
3、產品描述
PL30502是一款20V同步升壓轉換器，內置用于負載斷開的柵極驅動器。它集成了兩個低導通電阻的功率場效應晶體管（FET）：一個導通電阻為7-mΩ的開關 FET 和一個導通電阻為7-mΩ的整流 FET。
PL30502采用自適應恒定關斷時間峰值電流模式控制。它具備一項內部特性，有助于提高輕載效率。當輸出電流較低時，PL30502將進入不連續導通模式（DCM）。PL30502具備可配置特性，包括可編程的逐周期電流限制和可編程的開關頻率功能。
PL30502在關機時能夠?qū)⑤敵龆伺c輸入端隔離。一旦輸出端發生短路，它會進入打嗝模式以降低熱應力，并且在短路情況消除后可自動恢復。此外，PL30502還具備過壓保護（OVP）和熱保護功能，以避免出現故障運行。PL30502采用3.0毫米×3.5毫米的13引腳VQFN封裝，散熱性能得到增強。
4、典型應用場景
• 藍牙揚聲器
• Thunderbolt接口
• 便攜式刷卡機（POS）終端
• 無線充
