產品名稱：PL83251 降壓型開關穩壓器
型號： PL83251
產片介紹：PL83251是一款具有CC CV控制環路的單片36V、2 4A降壓型開關穩壓器。PL83251集成了一個高效率同步降壓開關穩壓器，包括一個36V 108mΩ高側和一個36V、102mΩ低側MOSFET，可在6 5V至36V的寬工作輸入電壓下提供2 4A的連續負載電流。
產片介紹：PL83251是一款具有CC CV控制環路的單片36V、2 4A降壓型開關穩壓器。PL83251集成了一個高效率同步降壓開關穩壓器，包括一個36V 108mΩ高側和一個36V、102mΩ低側MOSFET，可在6 5V至36V的寬工作輸入電壓下提供2 4A的連續負載電流。
┄┄┄詳細介紹┄┄┄
1、產品特征
• 2.4A持續輸出電流能力
• 6.5V-36V的寬工作輸入范圍，具有33V輸入過壓保護
• 集成36V、108mΩ高壓側和36V、102mΩ低壓側功率MOSFET開關
• 高達95%效率
• 內部固定3A恒流控制
• 可編程軟啟動限制啟動時的浪涌電流
• 使用低ESR陶瓷輸出電容器依舊穩定
• 固定500KHz開關頻率
• 支持輸入欠壓保護、輸出過壓保護、過溫保護
• 熱增強型ESOP-8封裝

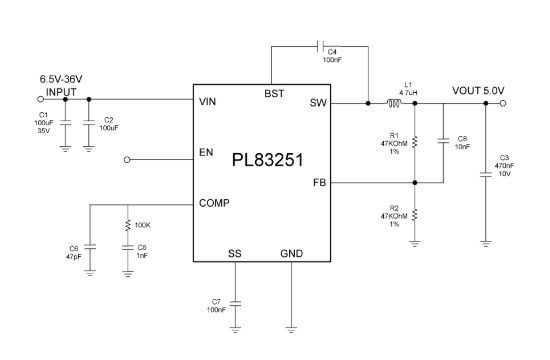

2、應用原理圖
3、產品描述
PL83251是一款具有CC/CV控制環路的單片36V、2.4A降壓型開關穩壓器。PL83251集成了一個高效率同步降壓開關穩壓器，包括一個36V 108mΩ高側和一個36V、102mΩ低側MOSFET，可在6.5V至36V的寬工作輸入電壓下提供2.4A的連續負載電流。峰值電流模式控制提供快速瞬態響應和逐周期電流限制。可編程軟啟動可防止上電時出現浪涌電流。在停機模式下，電源電流降至1μA以下。
4、典型應用場景
• 車載充電器
• 便攜式充電設備
• 通用型DC-DC轉換器
