鋰離子電池在充電和放電原理

一、鋰離子電池的基本工作原理：

鋰離子電池通過鋰離子在正極和負極之間的移動來存儲和釋放能量。

在充電過程中，外部電源迫使鋰離子從正極移動到負極，存儲在負極材料中。

在放電過程中，鋰離子從負極釋放并移動到正極，釋放能量供設備使用。

二、電壓的變化：

在充電開始時，由于電池內部電阻和極化效應的存在，電壓會相對較低。

隨著充電的進行，電池內部的化學反應逐漸趨于平衡，電壓逐漸升高，直至達到充電截止電壓。

以三元鋰電池為例，它的充電過程可以分為涓流充電（低壓預充）、恒流充電、恒壓充電以及充電終止四個階段。

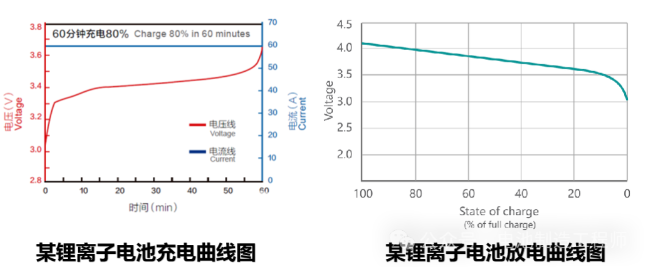

涓流充電階段，如果電池電壓低于3V，會先進行預充電，此時充電電流為設定電流的1/10，電壓緩慢上升。當電池電壓上升到涓流充電閾值以上時，進入恒流充電階段，此時提高充電電流，電池電壓隨著恒流充電過程逐步升高，一般單節電池設定的此電壓為3.0~4.2V。當電池電壓升到4.2V時，恒流充電結束，開始恒壓充電階段，此時保持充電電壓為4.2V，充電電流逐漸下降。當電流下降至設定充電電流的1/10時，充電結束。

在放電過程中，電壓的變化趨勢與充電過程相反。放電開始時，電壓較高，隨著鋰離子的消耗和電池內部電阻的影響，電壓逐漸降低，直至達到放電截止電壓。

放電時，鋰離子電池的電壓曲線可以分為三個階段。在初始階段，端電壓快速下降，放電倍率越大，電壓下降得越快。然后，電池電壓進入一個緩慢變化的階段，這段時間稱為電池的平臺區，放電倍率越小，平臺區持續的時間越長，平臺電壓越高，電壓下降越緩慢。最后，在電池電量接近放完時，電池負載電壓開始急劇下降直至達到放電截止電壓。

三、電壓變動的原因：

1.電池內部電阻：電池在充放電過程中會表現出一定的內阻，這會導致電壓的降低。

2.極化效應：在充放電過程中，電池的正負極會發生極化現象，即電極表面的電荷分布不均，導致電壓的變化。

3.化學反應動力學：電池內部的化學反應速率也會影響電壓的變化。反應速率越快，電壓變化越迅速；反之，則越緩慢。

鋰離子電池在充電和放電過程中，由于電池內部電阻、極化效應以及化學反應動力學等因素的影響，其電壓是會發生變動的。這種變動是電池正常工作的一部分，也是評估電池性能和健康狀態的重要指標之一。

四、鋰離子電池的電壓變化對性能有什么影響

1.電壓與容量的關系：

一般來說，電池的容量與其電壓成正比。這意味著，隨著電壓的提高，電池的容量也會相應增加，從而能夠儲存更多的能量。因此，高電壓的鋰離子電池通常具有更長的使用時間。

2.電壓與放電曲線的關系：

放電曲線是鋰離子電池在使用過程中電壓隨時間變化的曲線。不同的電壓會影響放電曲線的形狀和斜率。一般來說，鋰電池的放電曲線呈現出一個平穩的下降趨勢，但隨著電壓的不同，曲線的形狀和下降速度也會有所不同。這對于電子設備的正常使用和電池電量的準確顯示非常重要。

3.電壓與充放電速度的關系：

電壓較高的鋰離子電池能夠更快地充電和放電。這意味著如果我們使用高電壓的鋰電池，我們可以更快地將電子設備充滿電，并且能夠更長時間地使用它們。然而，過高的電壓也可能導致電池過熱和損壞，因此需要在設計和使用過程中進行權衡。

4.電壓與安全性的關系：

鋰離子電池的過充和過放都會影響其安全性能，甚至引發火災等嚴重事故。電池的電壓限制是設計充電控制電路時需要考慮的重要因素之一，以確保電池的安全使用。當電池電壓超出正常范圍時，可能會觸發電池的保護機制，如斷電或短路保護，以防止電池?fù)p壞或發生安全事故。

5.電壓變化的其他影響：

長時間處于低電壓狀態的鋰離子電池可能會加速電池內部的有害化學反應進程，如電解液的分解、活性物質的脫落等，這些都會導致電池容量的不可逆衰減。

低電壓還可能引起電池內部結構的微觀變化，如電極材料的膨脹和收縮不均等，進一步加劇電池的老化和性能退化。

鋰離子電池的電壓變化對其性能有著重要影響。因此，在選擇和使用鋰離子電池時，需要充分考慮電壓因素，并根據實際需求和應用場景來選擇合適的電池類型和規格。同時，在使用過程中也需要注意電池的電壓狀態，以確保電池的安全性和穩定性。

充電芯片選型；1/10充電可以選用XT4052 XT4077 帶OVP的可以選用NS2159

                        1/5充電可選用TP4065帶OVP的可以選用TP4083
