馬達驅動
產品名稱：AT8313（2.5A 三路半橋集成驅動芯片）
型號： AT8313
產片介紹：AT8313提供三路可獨立控制的半H橋驅動，每個半H橋可輸 出2 5A峰值電流或1 75A均方根（RMS）電流，可驅動一個三相直 流無刷電機，也可用來驅動螺線管等其它感性負載。每個半H橋 輸出驅動級由兩個N型功率MOSFET組成，其接地端子可外接檢 流電阻以檢測輸出電流值。
產片介紹：AT8313提供三路可獨立控制的半H橋驅動，每個半H橋可輸 出2 5A峰值電流或1 75A均方根（RMS）電流，可驅動一個三相直 流無刷電機，也可用來驅動螺線管等其它感性負載。每個半H橋 輸出驅動級由兩個N型功率MOSFET組成，其接地端子可外接檢 流電阻以檢測輸出電流值。
┄┄┄詳細介紹┄┄┄
描述

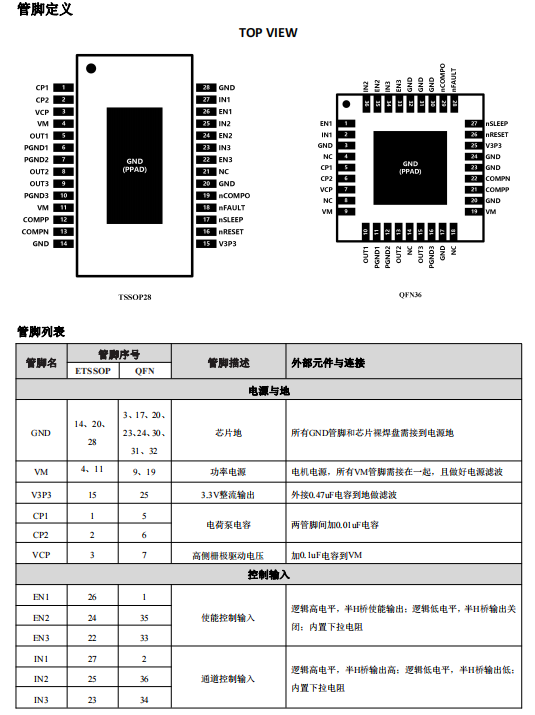

AT8313提供三路可獨立控制的半H橋驅動，每個半H橋可輸 出2.5A峰值電流或1.75A均方根（RMS）電流，可驅動一個三相直 流無刷電機，也可用來驅動螺線管等其它感性負載。每個半H橋輸出驅動級由兩個N型功率MOSFET組成，其接地端子可外接檢 流電阻以檢測輸出電流值。 AT8313提供一個通用比較器，可用于限制輸出電流。 內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個錯誤輸出管腳。 AT8313提供兩種貼片封裝，并都帶有裸露的散熱焊盤，能有 效改善散熱性能，一種是QFN36(6mm×6mm)，另一種是ETSSOP28
(9.7mm×4.4mm)。兩種封裝均為無鉛封裝，符合環保標準。
特點
●三個半H橋電機驅動器
●驅動三相直流無刷電機（BLDC）
●獨立半橋控制
●三個獨立用于電流檢測的接地引腳
●低RDS(ON)電阻，0.45Ω(HS+LS)
●2.5A驅動輸出
●寬電壓供電，8V-30V
●一個通用比較器用來限流
●內置3.3V 10mA參考電壓輸出
●過溫保護
●短路保護
●欠壓鎖定保護
應用
? HVAC 電機
? 消費類產品
? 辦公自動化設備
? 工廠自動化
? 機器人
