馬達驅動
產品名稱：AT8325（5.5A 三路半橋集成驅動芯片）
型號： AT8325
產片介紹：AT8325是一款包含三路半橋且可獨立控制的驅動芯片
產片介紹：AT8325是一款包含三路半橋且可獨立控制的驅動芯片
┄┄┄詳細介紹┄┄┄
描述
AT8325是一款包含三路半橋且可獨立控制的驅動芯片，用于 驅動一個三相直流無刷電機，或驅動螺線管等其它負載。每路半橋 高、低邊均配置N通道功率MOSFET，可輸出5.5A峰值電流。低邊
MOSFET的源端，即芯片的功率地可選擇接檢流電阻到地，以檢測輸出電流。 內部保護功能包含過流保護，短路保護和過溫保護，并提供一個故障指示輸出管腳。

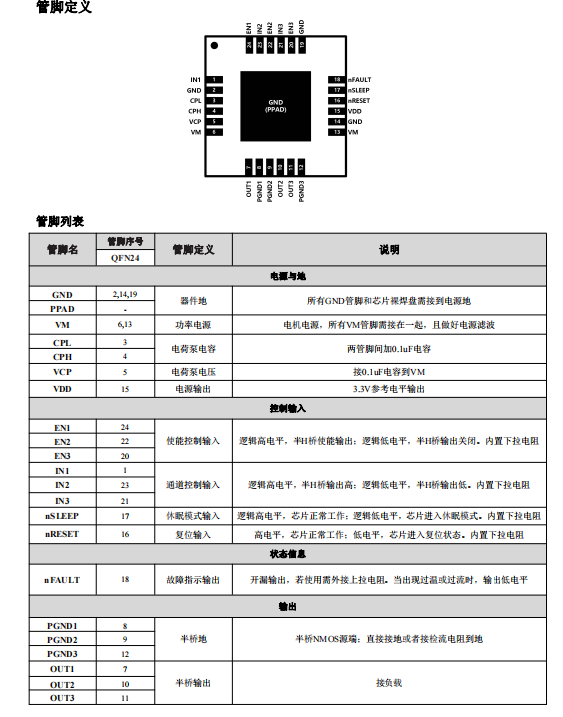

AT8325提供一種4mm×4mm的QFN24封裝，并帶有裸露散熱焊盤，能有效改善散熱性能，且為無鉛封裝，符合環保標準。
特點
●三路獨立半橋電機驅動器
●驅動三相直流無刷電機（BLDC）
●三個獨立用于電流檢測的接地引腳
●低RDS(ON)電阻，HS+LS=130mΩ
●±5.5A峰值輸出電流
●寬電壓供電，5.5V-18V
●過溫保護
●短路保護
●欠壓鎖定保護
應用
? 手持云臺
? 消費類產品
? 辦公自動化設備
? 工廠自動化
