DC-DC降壓
產品名稱：LYF5805 100V降壓DC-DC
型號： LYF5805
產片介紹：LYF5805是一款100V高壓大電流同步降壓控制器，專為輸入電壓高達100V的高性能同步降壓DC DC應用而設計。LYF5805驅動一對外部NMOSFET。開關頻率可在50kHz-500kHz范圍內編程，從而可以靈活地調整效率和尺寸。對于低電壓應用，可以使用內部1 2V參考電壓來精確調節輸出電壓。
產片介紹：LYF5805是一款100V高壓大電流同步降壓控制器，專為輸入電壓高達100V的高性能同步降壓DC DC應用而設計。LYF5805驅動一對外部NMOSFET。開關頻率可在50kHz-500kHz范圍內編程，從而可以靈活地調整效率和尺寸。對于低電壓應用，可以使用內部1 2V參考電壓來精確調節輸出電壓。
┄┄┄詳細介紹┄┄┄
1、產品特征：
• 12V-100V的寬輸入電壓范圍
• 最大輸出電流：20A
• 可調節工作頻率最高500kHz
• COT控制模式
• 可編程軟啟動
• 可編程逐周期限流保護
• 支持欠壓保護、過壓保護、過流保護、短路保護和過溫保護等
• 封裝：QFN3x3-20

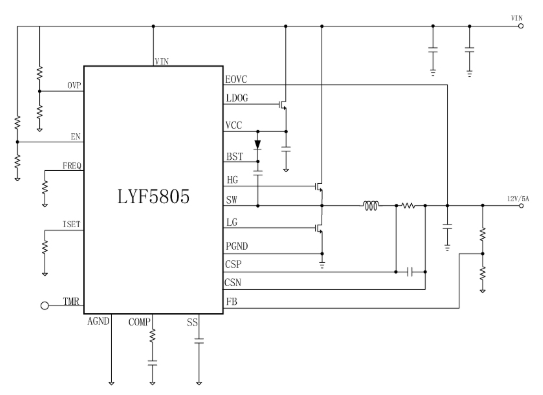

2、應用原理圖：
3、產品描述
LYF5805是一款100V高壓大電流同步降壓控制器，專為輸入電壓高達100V的高性能同步降壓DC/DC應用而設計。LYF5805驅動一對外部NMOSFET。開關頻率可在50kHz-500kHz范圍內編程，從而可以靈活地調整效率和尺寸。對于低電壓應用，可以使用內部1.2V參考電壓來精確調節輸出電壓。
保護功能包括用戶可編程的欠壓鎖定、過壓鎖定和過流保護。在停機模式下，電源電流降至10μA 以下。LYF5805是汽車信息娛樂應用、信號轉換器等的不錯選擇。
4、典型應用場景
• 高電池節數電池組（如：電動自行車、電動踏板車）
• 電機驅動器、無人機、電信
• 移動儲能電源
• 非隔離式POE
• 電器、電動工具和園藝工具
