新品推薦

New Products

DC-DC升壓

產品名稱：PL31001升壓DC-DC轉換器
型號： PL31001
產片介紹：PL31001是一款全集成同步升壓轉換器，帶有12mΩ主電源開關和15mΩ整流器開關。該器件可以為便攜式設備提供高效率和小型電源解決方案。 PL31001具有2 7V至12V的寬輸入電壓范圍，支持由單節或雙節鋰離子聚合物電池供電的應用。 PL31001具備10A持續開關電流能力，能夠提供高達13 6V的輸出電壓。

┄┄┄詳細介紹┄┄┄

1、產品特征

• 輸入電壓范圍：2.7V-12V

• 輸出電壓范圍：4.5V-13.5V

• 當輸入電壓（VIN）為7.2V，VBUS電壓為12V，輸出電流（IOUT）為2A時效率高達97%

• 集成了12mΩ和15mΩ的FET晶體管

• 可調節開關頻率：高達2.2MHz

• 逐周期可編程的電流限制，最高可達10A

• 內置4ms的軟啟動時間

• 輕載下的不連續導電模式（DCM）運行

• 輸入欠壓鎖定

• 過溫保護

• 封裝：QFNFC2.5x2-11L

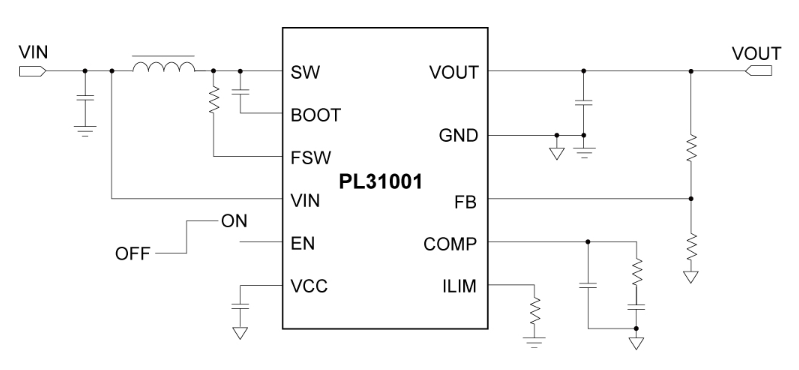

2、應用原理圖

3、產品描述

PL31001是一款全集成同步升壓轉換器，帶有12mΩ主電源開關和15mΩ整流器開關。該器件可以為便攜式設備提供高效率和小型電源解決方案。 PL31001具有2.7V至12V的寬輸入電壓范圍，支持由單節或雙節鋰離子/聚合物電池供電的應用。 PL31001具備10A持續開關電流能力，能夠提供高達13.6V的輸出電壓。

PL31001采用自適應恒定關斷時間峰值電流控制拓撲結構調節輸出電壓。在中等到重負載條件下，PL31001以PWM模式工作。在輕載條件下，PL31001以可提升效率的脈頻調制(PFM)模式工作，而PL31001仍以可避免因開關頻率較低而引發應用問題的PWM模式工作。PWM模式下的開關頻率可在200kHz至2.2MHz范圍內調節。

PL31001還內置4ms軟啟動功能和可調節開關電流峰值限制功能。此外還提供逐周期過流保護和熱關斷保護。

4、典型應用場景

• 藍牙揚聲器

• Thunderbolt接口

• 便攜式刷卡機（POS）終端

• 電子煙
